BladeCenter Cisco GbE スイッチ・モジュールの初期構成

Cisco GbEスイッチモジュールのポートとVLAN

IBM BladeCenter用のCisco GbEスイッチモジュールには、内部の論理ポートと
実際にケーブルを接続する物理ポートがあります。初期構成のポートは次の通
りです。

「論理ポート」

• ブレードサーバ接続用ポート-14ポート
• 管理モジュール接続用ポート-2ポート
• スイッチモジュール管理用ポート-1ポート

「物理ポート」

• 外部接続用ポート-4ポート

また、デフォルトでVLAN1とVLAN2があります。

VLAN1-管理モジュールとの接続、スイッチモジュールの管理
VLAN2-ブレードサーバを接続してブレード外部とのデータを送受信

論理ポート:ブレードサーバ接続用ポート

ブレードの筐体に格納されたブレードサーバを接続するためのポートです。
Gi0/1～Gi0/14までそれぞれ格納されたブレードサーバに対応しています。

Gi0/1の初期設定は次のようになっています。

interface GigabitEthernet0/1
description blade1
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable

初期設定では、すべてトランクの設定がされています。VLAN2がネイティブVLAN
となっているので、VLAN2のイーサネットフレームにはIEEE802.1Qのタグがつ
きません。ブレードサーバ側でトランクの設定をしていなければ、ブレードサ
ーバはVLAN2にのみ所属することになります。
また、ポートファストやBPDUフィルターの設定も入っています。

論理ポート:管理モジュール接続用ポート

ブレードの管理モジュールとすっちもジュールを内部で接続するためのポート
です。Gi0/15とGi0/16が管理モジュール接続用ポートです。

Gi0/15の初期設定は次の通りです。

interface GigabitEthernet0/15
description mgmt1
switchport trunk allowed vlan 1
switchport mode trunk
switchport nonegotiate
spanning-tree cost 100

トランクの設定がされていますが、トランク上に許可するVLANはVLAN1のみで
す。つまり、管理モジュールとの間はVLAN1で接続されていることになります。

論理ポート:スイッチモジュール管理用ポート

スイッチモジュール自体の管理用ポートです。普通のレイヤ2スイッチと同じ
ようにVLAN1インタフェースがスイッチモジュール管理用ポートとなっていま
す。VLAN1インタフェースの初期設定は次の通りです。

interface Vlan1
ip address 192.168.70.127 255.255.255.0
no ip route-cache

ブレードの管理モジュール経由で192.168.70.127にTelnetなどで接続すれば、
スイッチモジュールのコマンドラインに入れます。
1台のブレード筐体に複数のスイッチモジュールを格納している場合は、192.168.70.127、192.168.70.128・・・という具合にIPアドレスが決められているようです。
ちなみに、ブレードの管理モジュールには192.168.70.125のIPアドレスがデフ
ォルトで設定されています。

デフォルトではVLAN1インタフェースです。そのため、このあと説明する外部
接続用の物理ポートからは接続できないということに注意してください。

物理ポート:外部接続用ポート

4ポートの外部接続用ポートがあります。Gi0/17-Gi0/20が外部接続用ポートで
す。外部接続用ポートにケーブルを挿して、他のネットワーク機器などとの接
続を行います。
Gi0/17の初期設定は次の通りです。

interface GigabitEthernet0/17
description extern1
switchport access vlan 2
switchport trunk native vlan 2

外部接続用ポートは、VLAN2のアクセスポートとなっています。先ほども述べ
たように外部接続用ポートはVLAN2です。一方、スイッチモジュール管理用ポ
ートはVLAN1インタフェースです。デフォルトでは外部接続ポートに接続して
いる機器からスイッチモジュールの管理用ポートにはつながりません。

スイッチモジュールの内部構成

デフォルトのスイッチモジュールのVLANとポートの内部構成は次の図のように
なります。

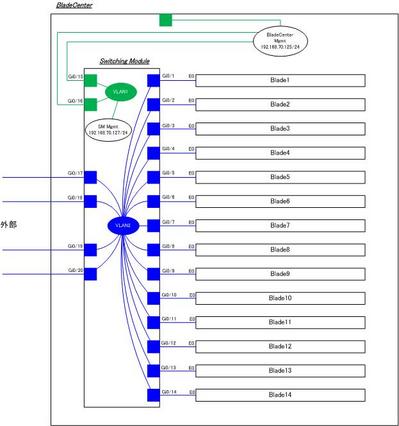

図 スイッチモジュールのVLANとポートの内部構成

スイッチモジュールは、こういう感じで内部でVLANとブレードサーバを接続し
ているということがわかれば、そんなに難しくないでしょう。

show running-config

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
Switch#show running-config
Building configuration...
Current configuration : 4684 bytes
!
version 12.1
no service pad
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname Switch
!
!
username USERID privilege 15 secret 5 $1$3vT5$/xdZ9EKdGhWAKaAqLY6jY/
ip subnet-zero
!
vtp mode transparent
!
!
spanning-tree mode rapid-pvst
no spanning-tree optimize bpdu transmission
spanning-tree extend system-id
!
!
!
!
vlan 2
name operational
!
interface GigabitEthernet0/1
description blade1
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/2
description blade2
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/3
description blade3
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/4
description blade4
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/5
description blade5
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/6
description blade6
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/7
description blade7
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/8
description blade8
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/9
description blade9
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/10
description blade10
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/11
description blade11
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/12
description blade12
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/13
description blade13
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/14
description blade14
switchport access vlan 2
switchport trunk native vlan 2
switchport trunk allowed vlan 2-4094
switchport mode trunk
spanning-tree portfast trunk
spanning-tree bpdufilter enable
!
interface GigabitEthernet0/15
description mgmt1
switchport trunk allowed vlan 1
switchport mode trunk
switchport nonegotiate
spanning-tree cost 100
!
interface GigabitEthernet0/16
description mgmt2
switchport trunk allowed vlan 1
switchport mode trunk
switchport nonegotiate
spanning-tree cost 100
!
interface GigabitEthernet0/17
description extern1
switchport access vlan 2
switchport trunk native vlan 2
!
interface GigabitEthernet0/18
description extern2
switchport access vlan 2
switchport trunk native vlan 2
!
interface GigabitEthernet0/19
description extern3
switchport access vlan 2
switchport trunk native vlan 2
!
interface GigabitEthernet0/20
description extern4
switchport access vlan 2
switchport trunk native vlan 2
!
interface Vlan1
ip address 192.168.70.127 255.255.255.0
no ip route-cache
!
ip http server
ip http authentication local
snmp-server community public RO
snmp-server community private RW
!
line con 0
line vty 0 4
login local
line vty 5 15
login local
!
!
end
Switch#
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
