IPマルチキャスト PIM-SM その5

(所属カテゴリー:マルチキャスト---投稿日時:2007年6月30日)

Sparse-Denseモード

PIMの動作モードにSparse-Denseモードがあります。SparseモードとDenseモー ドのハイブリッドの動作モードです。
PIM-SMではRPがとても重要な役割を果たします。RPがディストリビューション ツリーの中心となり、マルチキャストパケットをルーティングする中心です。
マルチキャストグループに対するRPのアドレスがわからないとSparseモードで はマルチキャストのルーティングを行うことができなくなってしまいます。
そこで、Sparse-Denseモードの設定を行うと、RPを認識しているマルチキャス トグループのパケットはSparseモードによってルーティングします。RPを認識 していないマルチキャストグループのパケットであれば、Denseモードでルー ティングします。

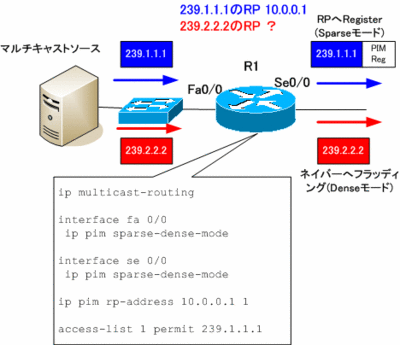

次の図は、Sparse-Denseモードの動作の例です。SRV1は239.1.1.1と239.2.2.2 のマルチキャストパケットを送信しています。ファーストホップルータである R1はSparse-Denseモードの設定がされています。239.1.1.1のRPのアドレスは 認識していますが、239.2.2.2のRPのアドレスを認識していません。

ダイナミックなRPの設定

PIM-SMにおけるRPの設定方法は次の2通りあります。

  • スタティック
  • ダイナミック

スタティックにRPを設定するには、マルチキャストルータすべてで利用するマ ルチキャストグループに対して同じRPアドレスを設定しなければいけません。
そのため、スタティックでのRP設定は、大規模な環境ではRPアドレスの一貫性 を保つことが難しくなります。設定が間違えていたり漏れていたりなどRPアド レスの一貫性が保てないと、正しくマルチキャストパケットをルーティングで きなくなる可能性があります。
大規模な環境でもRPアドレスの設定の一貫性を容易に保つために、ダイナミッ クなRPアドレスの設定があります。ダイナミックなRPアドレスの設定として、

  • Auto RP
  • BSR

の2通りあります。Auto RPはCisco独自のプロトコルで、BSRは標準化されてい ます。2つのプロトコルの動作の仕組みはよく似ています。

RPにしたいルータをRP候補として設定します。RP候補のルータは、自身が特定 のマルチキャストグループのRPになることをアドバタイズします。この情報を Auto RPではMA(Mapping Agent)と呼ばれるルータが集めます。BSRではBSRルー タが集めます。MAやBSRで集めたRPの情報をマルチキャストルータ全体にアド バタイズするという仕組みです。

Auto RPとBSRの違いは、複数のRP候補が存在する場合のRPの選出や情報のアド バタイズ方法が異なります。
複数のRP候補が存在する場合、Auto RPではMAが最適なRPを決定して、その情 報をマルチキャストルータにアドバタイズします。一方、BSRでは複数のRP候 補の情報をそのままマルチキャストルータにアドバタイズし、各マルチキャス トルータで最適なRPを決定します。RPの決定方法は同じアルゴリズムによるの で、すべてのルータで同じRPが選ばれます。
また、情報のアドバタイズには次のようなアドレスを利用します。

  • Auto RP
    RP候補からMA:224.0.1.39
    MAからマルチキャストルータ:224.0.1.40
    Ciscoルータはデフォルトで224.0.1.40のマルチキャストグループに参加しています。
  • BSR
    RP候補からBSR:BSRのユニキャストアドレス
    BSRからマルチキャストルータ:224.0.0.13 PIMv2リンクローカルマルチキャスト

Auto RPはRPの情報をアドバタイズするために224.0.1.39、224.0.1.40という マルチキャストアドレスを利用しています。RPの情報がなくても224.0.1.39、 224.0.1.40のルーティングを行うために、Sparse-Denseモードの利用が前提で す。BSRはユニキャストおよびリンクローカルマルチキャストアドレスを利用 するのでSparseモードで動作します。

Auto RPの設定は次のコマンドでRP候補、MAとして動作するルータを決めればよいです。

  • RP候補
    (config)#ip pim send-rp-announce scope [group-list ]
    ACLでマルチキャストグループの指定が可能です
  • MA
    (config)#ip pim send-rp-discovery scope

BSRの設定は、次のコマンドでRP候補、BSRとして動作するルータを決めます。

  • RP候補
    (config)#ip pim rp-candidate group-list
    ACLでマルチキャストグループの指定が可能です
  • BSR
    (config)#ip pim bsr-candidate
