MPLS-VPNのトラブル その3 【CCIEレベル】

（所属カテゴリー：IPルーティング | シスコ---投稿日時：2010年4月16日）

ネットワーク構成

下記のネットワーク構成で、MPLS-VPNを通じてR4とR5間の通信ができるようにしたいと考えています。

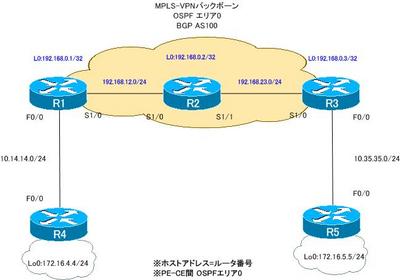

図 MPLS-VPN ネットワーク構成

ルータの役割は、次の通りです。

PEルータ:R1、R3
Pルータ :R2
CEルータ:R4、R5

PEルータであるR1、R3ではともにVRFとして次のように定義します。

VRF名:VPN
RD:100:100
Import RT:100:100
Export RT:100:100

設定概要

各ルータで行われているMPLS-VPNでの通信に関連する設定は次の通りです。

R1
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ip vrf VPN
 rd 100:100
 route-target export 100:100
 route-target import 100:101
!
interface Loopback0
 ip address 192.168.0.1 255.255.255.255
!
interface FastEthernet0/0
 ip vrf forwarding VPN
 ip address 10.14.14.1 255.255.255.0
!
interface Serial1/0
 ip address 192.168.12.1 255.255.255.0
 encapsulation ppp
 mpls ip
 no peer neighbor-route
!
router ospf 14 vrf VPN
 log-adjacency-changes
 redistribute bgp 100 subnets
 network 10.14.14.1 0.0.0.0 area 0
!
router ospf 1
 log-adjacency-changes
 network 192.168.0.0 0.0.255.255 area 0
!
router bgp 100
 no synchronization
 bgp log-neighbor-changes
 neighbor 192.168.0.3 remote-as 100
 neighbor 192.168.0.3 update-source Loopback0
 no auto-summary
 !
 address-family vpnv4
  neighbor 192.168.0.3 activate
  neighbor 192.168.0.3 send-community extended
 exit-address-family
 !
 address-family ipv4 vrf VPN
  no synchronization
 exit-address-family
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R2
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
interface Loopback0
 ip address 192.168.0.2 255.255.255.255
!
interface Serial1/0
 ip address 192.168.12.2 255.255.255.0
 encapsulation ppp
 mpls ip
 no peer neighbor-route
!
interface Serial1/1
 ip address 192.168.23.2 255.255.255.0
 encapsulation ppp
 mpls ip
 no peer neighbor-route
!
router ospf 1
 log-adjacency-changes
 network 192.168.0.0 0.0.255.255 area 0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R3
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ip vrf VPN
 rd 100:100
 route-target export 100:100
 route-target import 100:100
!
interface Loopback0
 ip address 192.168.0.3 255.255.255.255
!
interface FastEthernet0/0
 ip vrf forwarding VPN
 ip address 10.35.35.3 255.255.255.0
 duplex auto
 speed auto
!
interface Serial1/0
 ip address 192.168.23.3 255.255.255.0
 encapsulation ppp
 mpls ip
 no peer neighbor-route
!
router ospf 35 vrf VPN
 log-adjacency-changes
 redistribute bgp 100 subnets
 network 10.35.35.3 0.0.0.0 area 0
!
router ospf 1
 log-adjacency-changes
 network 192.168.0.0 0.0.255.255 area 0
!
router bgp 100
 no synchronization
 bgp log-neighbor-changes
 neighbor 192.168.0.1 remote-as 100
 neighbor 192.168.0.1 update-source Loopback0
 no auto-summary
 !
 address-family vpnv4
  neighbor 192.168.0.1 activate
  neighbor 192.168.0.1 send-community extended
 exit-address-family
 !
 address-family ipv4 vrf VPN
  redistribute ospf 35 vrf VPN
  no synchronization
 exit-address-family
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R4
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
interface Loopback0
 ip address 172.16.4.4 255.255.255.0
 ip ospf network point-to-point
!
interface FastEthernet0/0
 ip address 10.14.14.4 255.255.255.0
!
router ospf 1
 log-adjacency-changes
 network 10.14.14.4 0.0.0.0 area 0
 network 172.16.4.4 0.0.0.0 area 0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R5
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
interface Loopback0
 ip address 172.16.5.5 255.255.255.0
 ip ospf network point-to-point
!
interface FastEthernet0/0
 ip address 10.35.35.5 255.255.255.0
!
router ospf 1
 log-adjacency-changes
 network 10.35.35.5 0.0.0.0 area 0
 network 172.16.5.5 0.0.0.0 area 0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

トラブルの症状

R4、R5でルーティングテーブルを見るとお互いのルートを確認できません。そのため、当然、通信が不可能な状態になってしまっています。R4のルーティングテーブルと、R5への通信の結果は次のようになっています。

R4 show ip route/ping 172.16.5.5
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
R4#sh ip route
～省略～
Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
C       172.16.4.0 is directly connected, Loopback0
     10.0.0.0/24 is subnetted, 1 subnets
C       10.14.14.0 is directly connected, FastEthernet0/0
R4#ping 172.16.5.5 source 172.16.4.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.5.5, timeout is 2 seconds:
Packet sent with a source address of 172.16.4.4
.....
Success rate is 0 percent (0/5)
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

PEルータであるR1、R3とCEルータであるR4、R5はOSPFでルーティングを行っています。ネイバーを確認すると、次のように正常にOSPFネイバーを確認できています。

R4 show ip ospf neighbor
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
R4#sh ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
10.14.14.1        1   FULL/BDR        00:00:34    10.14.14.1      FastEthernet0/0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R5 show ip ospf neighbor
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
5#show ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
10.35.35.3        1   FULL/BDR        00:00:38    10.35.35.3      FastEthernet0/0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

そのため、PE-CE間のルーティングには特に問題がないと考えられます。問題はMPLSバックボーンにある可能性が高いです。そこでMPLSバックボーンを構成するR1、R2、R3で次のshowコマンドで原因の切り分けを行いました。

R1
show mpls interface
show mpls ldp neighbor
show ip vrf detail
show ip bgp vpnv4 all
show ip route vrf VPN

R2
show mpls interface
show mpls ldp neighbor

R3
show mpls interface
show mpls ldp neighbor
show ip vrf detail
show ip bgp vpnv4 all
show ip route vrf VPN


R1 showコマンドの結果
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
R1#show mpls interface
Interface              IP            Tunnel   Operational
Serial1/0              Yes (ldp)     No       Yes
R1#show mpls ldp neighbor
    Peer LDP Ident: 192.168.0.2:0; Local LDP Ident 192.168.0.1:0
        TCP connection: 192.168.0.2.18981 - 192.168.0.1.646
        State: Oper; Msgs sent/rcvd: 27/27; Downstream
        Up time: 00:17:08
        LDP discovery sources:
          Serial1/0, Src IP addr: 192.168.12.2
        Addresses bound to peer LDP Ident:
          192.168.12.2    192.168.0.2     192.168.23.2
R1#show ip vrf detail
VRF VPN; default RD 100:100; default VPNID
  Interfaces:
    Fa0/0
  Connected addresses are not in global routing table
  Export VPN route-target communities
    RT:100:100
  Import VPN route-target communities
    RT:100:101
  No import route-map
  No export route-map
  VRF label distribution protocol: not configured
R1#show ip bgp vpnv4 all

R1#show ip route vrf VPN

Routing Table: VPN
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
O       172.16.4.0 [110/2] via 10.14.14.4, 00:16:35, FastEthernet0/0
     10.0.0.0/24 is subnetted, 1 subnets
C       10.14.14.0 is directly connected, FastEthernet0/0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R2 showコマンドの結果
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
R2#show mpls interface
Interface              IP            Tunnel   Operational
Serial1/0              Yes (ldp)     No       Yes
Serial1/1              Yes (ldp)     No       Yes
R2#show mpls ldp neighbor
    Peer LDP Ident: 192.168.0.1:0; Local LDP Ident 192.168.0.2:0
        TCP connection: 192.168.0.1.646 - 192.168.0.2.18981
        State: Oper; Msgs sent/rcvd: 28/29; Downstream
        Up time: 00:18:12
        LDP discovery sources:
          Serial1/0, Src IP addr: 192.168.12.1
        Addresses bound to peer LDP Ident:
          192.168.0.1     192.168.12.1
    Peer LDP Ident: 192.168.0.3:0; Local LDP Ident 192.168.0.2:0
        TCP connection: 192.168.0.3.20001 - 192.168.0.2.646
        State: Oper; Msgs sent/rcvd: 29/28; Downstream
        Up time: 00:18:10
        LDP discovery sources:
          Serial1/1, Src IP addr: 192.168.23.3
        Addresses bound to peer LDP Ident:
          192.168.0.3     192.168.23.3
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R3 showコマンドの結果
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
R3#show mpls interface
Interface              IP            Tunnel   Operational
Serial1/0              Yes (ldp)     No       Yes
R3#show mpls ldp neighbor
    Peer LDP Ident: 192.168.0.2:0; Local LDP Ident 192.168.0.3:0
        TCP connection: 192.168.0.2.646 - 192.168.0.3.20001
        State: Oper; Msgs sent/rcvd: 29/30; Downstream
        Up time: 00:18:49
        LDP discovery sources:
          Serial1/0, Src IP addr: 192.168.23.2
        Addresses bound to peer LDP Ident:
          192.168.12.2    192.168.0.2     192.168.23.2
R3#show ip vrf detail
VRF VPN; default RD 100:100; default VPNID
  Interfaces:
    Fa0/0
  Connected addresses are not in global routing table
  Export VPN route-target communities
    RT:100:100
  Import VPN route-target communities
    RT:100:100
  No import route-map
  No export route-map
  VRF label distribution protocol: not configured
R3#show ip bgp vpnv4 all
BGP table version is 11, local router ID is 192.168.0.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
Route Distinguisher: 100:100 (default for vrf VPN)
*> 10.35.35.0/24    0.0.0.0                  0         32768 ?
*> 172.16.5.0/24    10.35.35.5               2         32768 ?
R3#show ip route vrf VPN

Routing Table: VPN
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
O       172.16.5.0 [110/2] via 10.35.35.5, 00:18:18, FastEthernet0/0
     10.0.0.0/24 is subnetted, 1 subnets
C       10.35.35.0 is directly connected, FastEthernet0/0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R1～R3のshowコマンドによって設定ミスがわかったので修正すると、正常にMPLS-VPNを通じてR4-R5間の通信ができるようになりました。

問題

• PE-CE間のルーティングには問題がないのに、R4-R5間で通信できない理由はなんですか？
• MPLS-VPN経由でR4-R5間の通信ができるようにするためには、どのように設定を修正すればよいですか？

---

◆◆◇━━━━......‥‥・・・　・　　・　・・・‥‥...━━━━◇◆◆
