Bidirectional PIMの設定と確認

（所属カテゴリー：シスコ | マルチキャスト---投稿日時：2012年4月27日）

Bidir-PIMの設定は、通常のPIM-SMの設定にほんの少し追加するだけです。ほ んの少し追加する設定は、次の通りです。

• Bidir-PIMの有効化
• RPアドレスの設定にbidirオプションをつける

Bidir-PIMを有効化するには、グローバルコンフィグレーションモードで次のコマンドを利用します。

Router(config)#ip pim bidir-enable

そして、Bidir-PIMでルーティングしたいマルチキャストグループのRPアドレスの設定でbidirオプションを付加します。スタティック、またはAuto RP/BSRでのRPの設定で次のようにbidirオプションを指定することができます。

スタティック
Router(config)#ip pim rp-address [<acl>] bidir

Auto RP
Router(config)# ip pim send-rp-announce <interface> scope [group-list <ACL>] [interval <second>] bidir

BSR
Router(config)#ip pim rp-candidate <interface> [group-list <ACL>] [interval <second>] [priority <value>] bidir

こうして設定したRPアドレスのマルチキャストグループに対してBidir-PIMによるマルチキャストパケットのルーティングができるようになります。
スタティックRPのBidir-PIMの簡単な設定例は次の通りです。

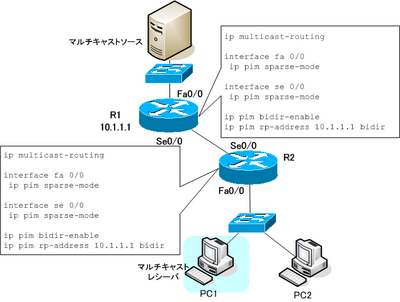

図 Bidir-PIMの設定例(スタティックRP)

Bidir-PIMの確認はRPアドレスを確認するためのshow ip pim rp mappingで行います。Bidir-PIMのRPアドレスには「bidir」と表示されるようになります。

show ip pim rp mapping

――――――――――――――――――――――――――――――――――――――――
R1-PIM#show ip pim rp mapping
PIM Group-to-RP Mappings

Group(s) 239.1.1.1/32
  RP 4.4.4.4 (?), v2, bidir
    Info source: 2.2.2.2 (?), via bootstrap, priority 0, holdtime 210
         Uptime: 00:07:21, expires: 00:02:29
――――――――――――――――――――――――――――――――――――――――

また、RPアドレスに対するDFの確認は、show ip pim interface df []コマンドで行います。出力例は次の通りです。

show ip pim interface df

――――――――――――――――――――――――――――――――――――――――
R1-PIM#show ip pim interface df 4.4.4.4
* implies this system is the DF
Interface                RP                DF Winner        Metric     Uptime
FastEthernet0/1.1        4.4.4.4          *172.16.1.1       4          00:11:26
FastEthernet0/1.12       4.4.4.4           172.16.12.2      3          00:11:26
――――――――――――――――――――――――――――――――――――――――

そして、Bidirectional PIMにおけるディストリビューションツリーの例は次のようになります。

――――――――――――――――――――――――――――――――――――――――
R6-PIM#show ip mroute 239.1.1.1
～省略～

(*, 239.1.1.1), 00:13:49/00:02:57, RP 4.4.4.4, flags: BC
  Bidir-Upstream: FastEthernet0/1.56, RPF nbr 172.16.56.5
  Outgoing interface list:
    FastEthernet0/1.6, Forward/Sparse, 00:12:49/00:02:14
    FastEthernet0/1.56, Bidir-Upstream/Sparse, 00:12:50/00:00:00
――――――――――――――――――――――――――――――――――――――――

この表示例のように、show ip mrouteの出力でBidirectional PIMが有効なマルチキャストグループについては、RPFインタフェース(Incoming Interface)は「Bidir-Upstream」と表示されます。
