ルート再配送の設定例

（所属カテゴリー：IPルーティング | シスコ---投稿日時：2012年8月31日）

ネットワーク構成

図 ルート再配送 ネットワーク構成

設定条件

• R2、R3でEIGRPとOSPFの双方向再配送を行います。
• R1から172.16.100.0/24あての通信は、広帯域の回線を通じてルーティングされるようにします。

初期設定

以下の設定は設定済みとします。

• ホスト名
• IPアドレス
• OSPF
  各ルータのインタフェースはネットワーク構成のとおりOSPFが有効化されていてエリアに所属している
• EIGRP
  各ルータのインタフェースはネットワーク構成のとおりEIGRPが有効化されている
  自動集約の無効化

設定

【Step1:R2での再配送の設定】

R2でEIGRPとOSPFの双方向再配送の設定を行います。EIGRPへ再配送するときには、シードメトリックを忘れないように注意が必要です。OSPFへ再配送するときには、subnetsを忘れないように注意が必要です。

R2

------------------------------------------
router eigrp 1
 redistribute ospf 1 metric 10000 100 255 1 1500
!
router ospf 1
 redistribute eigrp 1 subnets
------------------------------------------

【Step2:R3での再配送の設定】

R3でEIGRPとOSPFの双方向再配送の設定を行います。R2と同様の設定を行います。

R2

------------------------------------------
router eigrp 1
 redistribute ospf 1 metric 10000 100 255 1 1500
!
router ospf 1
 redistribute eigrp 1 subnets
------------------------------------------

【Step3:ルーティングテーブルの確認】

R1～R4でルーティングテーブルを確認して、OSPFとEIGRPの双方向再配送が正しく行われていることを確認します。

R1 show ip route

------------------------------------------
R1#show ip route
～省略～

Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
D EX    172.16.100.0 [170/307200] via 192.168.1.2, 00:02:34, Ethernet0/0
D EX 192.168.4.0/24 [170/307200] via 192.168.1.2, 00:02:34, Ethernet0/0
C    192.168.1.0/24 is directly connected, Ethernet0/0
D    192.168.2.0/24 [90/307200] via 192.168.1.2, 00:04:36, Ethernet0/0
D EX 192.168.3.0/24 [170/307200] via 192.168.1.2, 00:02:57, Ethernet0/0
------------------------------------------

R2 show ip route

------------------------------------------
R2#show ip route
～省略～

Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
O IA    172.16.100.0 [110/65] via 192.168.3.4, 00:19:32, Serial1/0
O IA 192.168.4.0/24 [110/74] via 192.168.3.4, 00:19:32, Serial1/0
C    192.168.1.0/24 is directly connected, Ethernet0/0
C    192.168.2.0/24 is directly connected, Ethernet0/1
C    192.168.3.0/24 is directly connected, Serial1/0
------------------------------------------

R3 show ip route

------------------------------------------
R3#show ip route
～省略～

Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
O IA    172.16.100.0 [110/11] via 192.168.4.4, 00:29:55, Ethernet0/1
C    192.168.4.0/24 is directly connected, Ethernet0/1
D    192.168.1.0/24 [90/307200] via 192.168.2.2, 00:21:59, Ethernet0/0
C    192.168.2.0/24 is directly connected, Ethernet0/0
O IA 192.168.3.0/24 [110/74] via 192.168.4.4, 00:19:59, Ethernet0/1
------------------------------------------

R4 show ip route

------------------------------------------
R4#show ip route
～省略～

Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
C       172.16.100.0 is directly connected, Loopback0
C    192.168.4.0/24 is directly connected, Ethernet0/0
O E2 192.168.1.0/24 [110/20] via 192.168.4.3, 00:03:38, Ethernet0/0
O E2 192.168.2.0/24 [110/20] via 192.168.4.3, 00:03:38, Ethernet0/0
C    192.168.3.0/24 is directly connected, Serial1/0
------------------------------------------

R1とR4では、上記の出力のようにそれぞれ他のルーティングドメインのルートを外部ルートとして学習できていることがわかります。

【Step4:通信経路の確認】

R1から172.16.100.0/24へTracerouteを実行して通信経路を確認します。

R1 traceroute

------------------------------------------
R1#traceroute 172.16.100.4

Type escape sequence to abort.
Tracing the route to 172.16.100.4

  1 192.168.1.2 76 msec 12 msec 8 msec
  2 192.168.3.4 8 msec *  40 msec
------------------------------------------

R1から172.16.100.0/24への経路は、R1→R2→R4となっています。広帯域のR3を経由する経路ではありません。R2は、172.16.100.0/24のルートをOSPFとEIGRPで学習します。異なるルーティングプロトコルから同じルートを学習した場合は、アドミニストレイティブディスタンスによって、ルーティングテーブルに登録するルートが決まります。
OSPFのADは110で、EIGRP外部ルートは170です。そのため、R2はOSPFで学習した172.16.100.0/24のルートを優先します。たとえ、R3でOSPFからEIGRPへ再配送するときのシードメトリックをいくら小さくしても、R2ではOSPFのルートが採用されることになります。

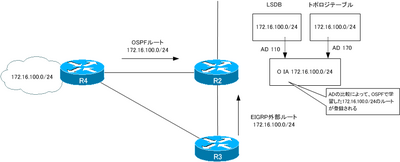

図 R2での172.16.100.0/24のルート

【Step5:アドミニストレイディスタンスの調整】

172.16.100.0/24への経路を広帯域のR3経由にするために、R2でアドミニストレイティブディスタンスを変更します。R2では、EIGRPで学習した172.16.100.0/24を優先するようにアドミニストレイティブディスタンスの設定を行います。

R2

------------------------------------------
router eigrp 1
 distance eigrp 90 90
------------------------------------------

※上記の設定は、EIGRP外部ルートのアドミニストレイティブディスタンスを小さくしています。OSPFのアドミニストレイティブディスタンスを大きくする設定でも可能です。

【Step5:ルーティングテーブルと通信経路の確認】

R2でルーティングテーブルを確認して、172.16.100.0/24のルートがR3経由のEIGRPルートとなっていることを確認します。

R2 show ip route

------------------------------------------
R2#show ip route
～省略～

Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 1 subnets
D EX    172.16.100.0 [90/307200] via 192.168.2.3, 00:01:29, Ethernet0/1
D EX 192.168.4.0/24 [90/307200] via 192.168.2.3, 00:01:29, Ethernet0/1
C    192.168.1.0/24 is directly connected, Ethernet0/0
C    192.168.2.0/24 is directly connected, Ethernet0/1
C    192.168.3.0/24 is directly connected, Serial1/0
------------------------------------------

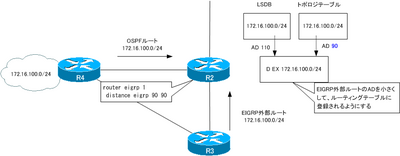

図 AD変更後のR2での172.16.100.0/24のルート

R1から172.16.100.0/24へTracerouteを実行して通信経路を確認すると、広帯域のR3を経由した通信になっていることがわかります。

R1 traceroute

------------------------------------------
R1#traceroute 172.16.100.4

Type escape sequence to abort.
Tracing the route to 172.16.100.4

  1 192.168.1.2 44 msec 24 msec 8 msec
  2 192.168.2.3 4 msec 16 msec 8 msec
  3 192.168.4.4 8 msec *  64 msec
------------------------------------------

最終的な設定抜粋

R1

------------------------------------------
hostname R1
!
interface Ethernet0/0
 ip address 192.168.1.1 255.255.255.0
!
router eigrp 1
 network 192.168.1.0
 no auto-summary
------------------------------------------

R2

------------------------------------------
hostname R2
!
interface Ethernet0/0
 ip address 192.168.1.2 255.255.255.0
!
interface Ethernet0/1
 ip address 192.168.2.2 255.255.255.0
!
interface Serial1/0
 ip address 192.168.3.2 255.255.255.0
!
router eigrp 1
 redistribute ospf 1 metric 10000 100 255 1 1500
 network 192.168.1.0
 network 192.168.2.0
 distance eigrp 90 90
 no auto-summary
!
router ospf 1
 log-adjacency-changes
 redistribute eigrp 1 subnets
 network 192.168.3.0 0.0.0.255 area 24
------------------------------------------

R3

------------------------------------------
hostname R3
!
interface Ethernet0/0
 ip address 192.168.2.3 255.255.255.0
!
interface Ethernet0/1
 ip address 192.168.4.3 255.255.255.0
!
router eigrp 1
 redistribute ospf 1 metric 10000 100 255 1 1500
 network 192.168.2.0
 no auto-summary
!
router ospf 1
 log-adjacency-changes
 redistribute eigrp 1 subnets
 network 192.168.4.0 0.0.0.255 area 34
------------------------------------------

R4

------------------------------------------
hostname R4
!
interface Loopback0
 ip address 172.16.100.4 255.255.255.0
 ip ospf network point-to-point
!
interface Ethernet0/0
 ip address 192.168.4.4 255.255.255.0
!
interface Serial1/0
 ip address 192.168.3.4 255.255.255.0
!
router ospf 1
 log-adjacency-changes
 network 172.16.100.0 0.0.0.255 area 0
 network 192.168.3.0 0.0.0.255 area 24
 network 192.168.4.0 0.0.0.255 area 34
------------------------------------------
