IPv6 BGPの設定例 その2

(所属カテゴリー:IPルーティング | シスコ---投稿日時:2012年9月28日)

設定

【Step1:BGPプロセスの有効化】

R1~R4でAS番号を指定してBGPプロセスを有効化します。BGPプロセスが動作するためにはBGPルータIDが必要です。デフォルトでは、BGPルータIDはOSPFと同様にルータのIPv4アドレスをもとに決められます。R1~R4はIPv4アドレスを持たないため、BGPルータIDを決められなくなってしまいます。そこで、BGPプロセスを動作させるために、R1~R4でBGPルータIDをスタティックに設定します。次の表に、各ルータのAS番号とルータIDをまとめています。

表 AS番号とルータID

また、各ルータでIPv4プレフィクスを扱わないようにno bgp default ipv4-unicastを設定します。

R1

----------------------------------------------------------------------
router bgp 65123
 bgp router-id 1.1.1.1
 no bgp default ipv4-unicast
----------------------------------------------------------------------

R2

----------------------------------------------------------------------
router bgp 65123
 bgp router-id 2.2.2.2
no bgp default ipv4-unicast
----------------------------------------------------------------------

R3

----------------------------------------------------------------------
router bgp 65123
 bgp router-id 3.3.3.3
 no bgp default ipv4-unicast
----------------------------------------------------------------------

R4

----------------------------------------------------------------------
router bgp 65004
 bgp router-id 4.4.4.4
 no bgp default ipv4-unicast
----------------------------------------------------------------------

【Step2:AS65123のIBGPネイバーの設定】

AS65123のR1~R3でIBGPネイバーを設定します。IBGPネイバーはLoopback0のIPv6アドレス 2001:123:123:X:X::X (X=ルータ番号)を利用してフルメッシュで確立します。
router bgp直下でネイバーを指定し、IPv6プレフィクスを扱えるようにaddress-family ipv6の中でネイバーをactivateします。

R1

----------------------------------------------------------------------
router bgp 65123
 neighbor 2001:123:2:2::2 remote-as 65123
 neighbor 2001:123:2:2::2 update-source Loopback0
 neighbor 2001:123:3:3::3 remote-as 65123
 neighbor 2001:123:3:3::3 update-source Loopback0
 !
 address-family ipv6
  neighbor 2001:123:2:2::2 activate
  neighbor 2001:123:3:3::3 activate
----------------------------------------------------------------------

R2

----------------------------------------------------------------------
router bgp 65123
 neighbor 2001:123:1:1::1 remote-as 65123
 neighbor 2001:123:1:1::1 update-source Loopback0
 neighbor 2001:123:3:3::3 remote-as 65123
 neighbor 2001:123:3:3::3 update-source Loopback0
 !
 address-family ipv6
  neighbor 2001:123:1:1::1 activate
  neighbor 2001:123:3:3::3 activate
----------------------------------------------------------------------

R3

----------------------------------------------------------------------
router bgp 65123
 neighbor 2001:123:1:1::1 remote-as 65123
 neighbor 2001:123:1:1::1 update-source Loopback0
 neighbor 2001:123:2:2::2 remote-as 65123
 neighbor 2001:123:2:2::2 update-source Loopback0
 !
 address-family ipv6
  neighbor 2001:123:1:1::1 activate
  neighbor 2001:123:2:2::2 activate
----------------------------------------------------------------------

【Step3:AS65123のIBGPネイバーの確認】

R1~R3間のIBGPネイバーを確認します。そのために、以下のコマンドを実行します。

  • show bgp ipv6 unicast summary
  • show bgp ipv6 unicast neighbor

R1でのshowコマンドの出力は次のようになります。

R1

----------------------------------------------------------------------
R1#show bgp ipv6 unicast summary
BGP router identifier 1.1.1.1, local AS number 65123
BGP table version is 1, main routing table version 1

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
2001:123:2:2::2 4 65123      13      13        1    0    0 00:09:34        0
2001:123:3:3::3 4 65123      12      12        1    0    0 00:08:42        0
R1#show bgp ipv6 unicast neighbors
BGP neighbor is 2001:123:2:2::2,  remote AS 65123, internal link
  BGP version 4, remote router ID 2.2.2.2
  BGP state = Established, up for 00:00:10
  Last read 00:00:10, last write 00:00:10, hold time is 180, keepalive interval is 60 seconds
  Neighbor capabilities:
    Route refresh: advertised and received(old & new)
    Address family IPv6 Unicast: advertised and received
~省略~

BGP neighbor is 2001:123:3:3::3,  remote AS 65123, internal link
  BGP version 4, remote router ID 3.3.3.3
  BGP state = Established, up for 00:00:06
  Last read 00:00:06, last write 00:00:06, hold time is 180, keepalive interval is 60 seconds
  Neighbor capabilities:
    Route refresh: advertised and received(old & new)
    Address family IPv6 Unicast: advertised and received
~省略~
----------------------------------------------------------------------

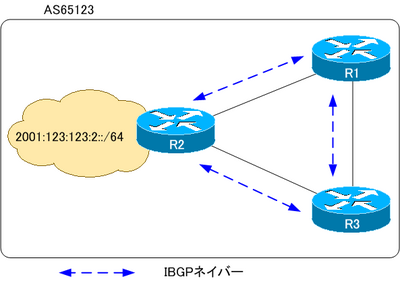

次の図は、AS65123のIBGPネイバーをまとめたものです。

図 2 AS65123のIBGPネイバー

【Step4:BGPプレフィクスの生成(AS65123)】

AS65123のR2でIPv6 BGPプレフィクス 2001:123:123:2::/64を生成します。R2でaddress-family ipv6の中でnetworkコマンドを利用します。

R2

----------------------------------------------------------------------
router bgp 65123
 address-family ipv6
  network 2001:123:123:2::/64
----------------------------------------------------------------------

networkコマンドで生成したIPv6 BGPプレフィクスはIBGPネイバーへとアドバタイズされます。

【Step5:AS65123内でのBGPプレフィクスアドバタイズの確認】

Step4で生成したIPv6 BGPプレフィクスがAS65123内で正常にアドバタイズされていることを確認します。そのために、以下のコマンドを利用します。

  • show bgp ipv6 unicast
  • show bgp ipv6 unicast neighbor {advertised-routes|routes}

R2ではshowコマンドの出力は次のようになります。

R2

----------------------------------------------------------------------
R2#show bgp ipv6 unicast
BGP table version is 2, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 2001:123:123:2::/64
                    ::                       0         32768 i
R2#show bgp ipv6 unicast neighbors 2001:123:1:1::1 advertised-routes
BGP table version is 2, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 2001:123:123:2::/64
                    ::                       0         32768 i

Total number of prefixes 1
R2#show bgp ipv6 unicast neighbors 2001:123:3:3::3 advertised-routes
BGP table version is 2, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 2001:123:123:2::/64
                    ::                       0         32768 i

Total number of prefixes 1
----------------------------------------------------------------------

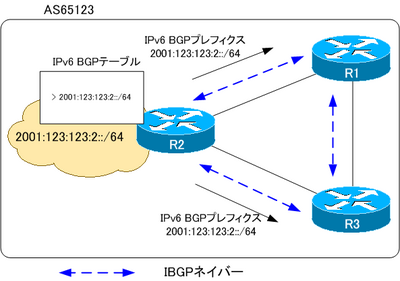

次の図はAS65123内でのIPv6 BGPプレフィクスのアドバタイズの様子を表しています。

図 3 IPv6 BGPプレフィクスのアドバタイズ(AS65123内)

【Step6:EBGPネイバーの設定】

AS65123とAS65004間でEBGPネイバーを設定します。ネイバーを確立するIPv6アドレスは物理インタフェースのものを利用します。

R1

----------------------------------------------------------------------
router bgp 65123
 neighbor 2001:14:14:14::4 remote-as 65004
 !
 address-family ipv6
  neighbor 2001:14:14:14::4 activate
----------------------------------------------------------------------

R3

----------------------------------------------------------------------
router bgp 65123
 neighbor 2001:34:34:34::4 remote-as 65004
 !
 address-family ipv6
  neighbor 2001:34:34:34::4 activate
----------------------------------------------------------------------

R4

----------------------------------------------------------------------
router bgp 65004
 neighbor 2001:14:14:14::1 remote-as 65123
neighbor 2001:34:34:34::3 remote-as 65123
!
 address-family ipv6
  neighbor 2001:14:14:14::1 activate
  neighbor 2001:34:34:34::3 activate
----------------------------------------------------------------------

【Step7:EBGPネイバーの確認】

EBGPネイバーが正しく確立できていることを確認します。R4でshow bgp ipv6 summaryコマンドを見ると、次のようになります。

R4

----------------------------------------------------------------------
R4#show bgp ipv6 unicast summary
BGP router identifier 4.4.4.4, local AS number 65004
BGP table version is 2, main routing table version 2
1 network entries using 149 bytes of memory
2 path entries using 152 bytes of memory
2/1 BGP path/bestpath attribute entries using 248 bytes of memory
1 BGP AS-PATH entries using 24 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 573 total bytes of memory
BGP activity 1/0 prefixes, 2/0 paths, scan interval 60 secs

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
2001:14:14:14::1
                4 65123       9       9        2    0    0 00:04:03        1
2001:34:34:34::3
                4 65123       9       9        2    0    0 00:04:00        1
----------------------------------------------------------------------

EBGPネイバーが正常に確立できていれば、R4でAS65123内の2001:123:123:2::/64のプレフィクスを確認できます。R4でIPv6 BGPテーブルを見ると、次のようになります。

R4

----------------------------------------------------------------------
R4#show bgp ipv6 unicast
BGP table version is 2, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*  2001:123:123:2::/64
                    2001:34:34:34::3
                                                           0 65123 i
*>                  2001:14:14:14::1
                                                           0 65123 i
----------------------------------------------------------------------

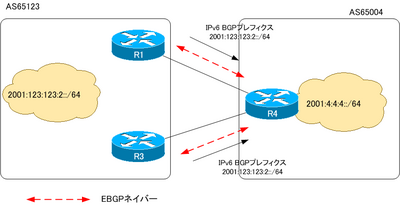

図 4 EBGPネイバー

【Step8:BGPプレフィクスの生成(AS65004)】

AS65004のR4でIPv6 BGPプレフィクス 2001:4:4:4::/64を生成します。R4でaddress-family ipv6の中でnetworkコマンドを利用します。

R4

----------------------------------------------------------------------
router bgp 65004
 address-family ipv6
  network 2001:4:4:4::/64
----------------------------------------------------------------------

networkコマンドで生成したIPv6 BGPプレフィクスはAS65123へとアドバタイズされます。R1、R3でIPv6 BGPテーブルを確認すると、次のようになります。

R1

----------------------------------------------------------------------
R1#show bgp ipv6 unicast
BGP table version is 3, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
* i2001:4:4:4::/64  2001:34:34:34::4
                                             0    100      0 65004 i
*>                  2001:14:14:14::4
                                             0             0 65004 i
*>i2001:123:123:2::/64
                    2001:123:2:2::2          0    100      0 i
----------------------------------------------------------------------

R3

----------------------------------------------------------------------
R3#show bgp ipv6 unicast
BGP table version is 3, local router ID is 3.3.3.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
* i2001:4:4:4::/64  2001:14:14:14::4
                                             0    100      0 65004 i
*>                  2001:34:34:34::4
                                             0             0 65004 i
*>i2001:123:123:2::/64
                    2001:123:2:2::2          0    100      0 i
----------------------------------------------------------------------

しかし、R2でIPv6 BGPテーブルを確認すると、プレフィクス2001:4:4:4::/64を受信しているもののベストパスとなっていません。

R2

----------------------------------------------------------------------
R2#show bgp ipv6 unicast
BGP table version is 2, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
* i2001:4:4:4::/64  2001:14:14:14::4
                                             0    100      0 65004 i
* i                 2001:34:34:34::4
                                             0    100      0 65004 i
*> 2001:123:123:2::/64
                    ::                       0         32768 i
R2#show bgp ipv6 unicast 2001:4:4:4::/64
BGP routing table entry for 2001:4:4:4::/64, version 0
Paths: (2 available, no best path)
  Not advertised to any peer
  65004
    2001:14:14:14::4 (inaccessible) from 2001:123:1:1::1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, internal
  65004
    2001:34:34:34::4 (inaccessible) from 2001:123:3:3::3 (3.3.3.3)
      Origin IGP, metric 0, localpref 100, valid, internal
----------------------------------------------------------------------

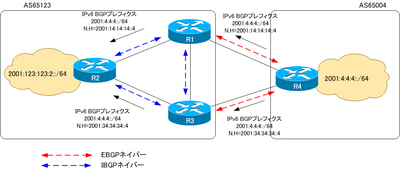

次の図は、AS65004の2001:4:4:4::/64がアドバタイズされる様子を表していま す。

図 5 AS65004のIPv6 BGPプレフィクスのアドバタイズ

※図では、R1-R3間の2001:4:4:4::/64のアドバタイズは省略しています。

【Step9:next-hop-selfの設定】

R2で2001:4:4:4::/64が無効なプレフィクスになってしまっている理由は、ネクストホップへの接続性がないためです。R2は2001:14:14:14::4および2001:34:34:34::4への接続性がないので、これらのIPv6アドレスがネクストホップとなっているIPv6プレフィクスを利用することができません。
R2での2001:4:4:4::/64のネクストホップへの接続性を確保するために、R1とR3でnext-hop-selfの設定を行います。IPv6プレフィクスに対するnext-hop-selfの設定は、address-family ipv6の中でコマンドを入力します。

R1

----------------------------------------------------------------------
router bgp 65123
 address-family ipv6
  neighbor 2001:123:2:2::2 next-hop-self
  neighbor 2001:123:3:3::3 next-hop-self
----------------------------------------------------------------------

R3

----------------------------------------------------------------------
router bgp 65123
 address-family ipv6
  neighbor 2001:123:2:2::2 next-hop-self
  neighbor 2001:123:1:1::1 next-hop-self
----------------------------------------------------------------------

【Step10:next-hop-selfの確認】

R2でnext-hop-selfによって2001:4:4:4::/64のネクストホップへの接続性を確保できていることを確認します。

R2

----------------------------------------------------------------------
R2#show bgp ipv6 unicast 2001:4:4:4::/64
BGP routing table entry for 2001:4:4:4::/64, version 3
Paths: (2 available, best #1, table Global-IPv6-Table)
  Not advertised to any peer
  65004
    2001:123:1:1::1 (metric 10) from 2001:123:1:1::1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, internal, best
  65004
    2001:123:3:3::3 (metric 10) from 2001:123:3:3::3 (3.3.3.3)
      Origin IGP, metric 0, localpref 100, valid, internal
----------------------------------------------------------------------

R1、R3のnext-hop-selfによって、2001:4:4:4::/64のネクストホップアドレスがR2から接続性のある2001:123:1:1:1::/64、2001:123:3:3::/64に変更されています。そして、ベストパスがR1経由のプレフィクスとなっていることがわかります。なお、この場合のベストパスの選択はルータIDに基いて行われています。
次の図は、next-hop-selfの設定を行った場合2001:4:4:4::/64のアドバタイズの様子を表しています。

図 AS65004のIPv6 BGPプレフィクスのアドバタイズ

※図では、R1-R3間の2001:4:4:4::/64のアドバタイズは省略しています。

【Step11:通信確認】

AS65123の2001:123:123:2::/64とAS65004の2001:4:4:4::/64間の通信が正しく行えることを確認します。

R2

----------------------------------------------------------------------
R2#ping 2001:4:4:4::4 source 2001:123:123:2::2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:4:4:4::4, timeout is 2 seconds:
Packet sent with a source address of 2001:123:123:2::2
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 48/67/108 ms
----------------------------------------------------------------------

※送信元IPv6アドレスを指定しなければPingの応答は返ってきません。
