IPv6 BGPの設定例 その3

（所属カテゴリー：IPv6 | IPルーティング | シスコ---投稿日時：2012年10月 5日）

ネットワーク構成

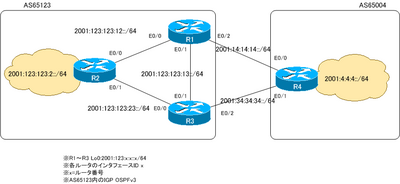

図 IPv6 BGP ネットワーク構成

設定条件

• AS65123とAS65004でBGPによってルートを交換して、2001:123:123:2::/64と 2001:4:4:4::/64間で通信できるようにします。R2で2001:123:123:2::/64をBGP ルートとして生成し、R4で2001:4:4:4::/64をBGPルートとして生成します。
• BGPネイバーではIPv4プレフィクスを扱わないものとします。
• 各ルータのBGPルータIDは「x.x.x.x」(x=ルータ番号)とします。
• AS65123のIBGPネイバーはR2をルートリフレクタとして設定します。また、Loopback0 のIPv6アドレスでネイバーを確立します。
• AS65123とAS65004のEBGPネイバーはリンクローカルアドレスを利用して確立 します。

初期設定

R1～R4の初期設定の抜粋は以下のとおりです。

R1

----------------------------------------------------------------------
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2001:123:1:1::1/64
 ipv6 address FE80::1 link-local
 ipv6 ospf 1 area 0
!
interface Ethernet0/0
 ipv6 address 2001:123:123:12::1/64
 ipv6 address FE80::1 link-local
 ipv6 ospf 1 area 0
!
interface Ethernet0/1
 ipv6 address 2001:123:123:13::1/64
 ipv6 address FE80::1 link-local
 ipv6 ospf 1 area 0
!
interface Ethernet0/2
 ipv6 address 2001:14:14:14::1/64
 ipv6 address FE80::1 link-local
!
ipv6 router ospf 1
 router-id 1.1.1.1
 log-adjacency-changes
----------------------------------------------------------------------

R2

----------------------------------------------------------------------
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2001:123:2:2::2/64
 ipv6 address FE80::2 link-local
 ipv6 ospf 1 area 0
!
interface Loopback1
 ipv6 address 2001:123:123:2::2/64
 ipv6 address FE80::2 link-local
!
interface Ethernet0/0
 ipv6 address 2001:123:123:12::2/64
 ipv6 address FE80::2 link-local
 ipv6 ospf 1 area 0
!
interface Ethernet0/1
 ipv6 address 2001:123:123:23::2/64
 ipv6 address FE80::2 link-local
 ipv6 ospf 1 area 0
!
ipv6 router ospf 1
 router-id 2.2.2.2
 log-adjacency-changes
----------------------------------------------------------------------

R3

----------------------------------------------------------------------
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2001:123:3:3::3/64
 ipv6 address FE80::3 link-local
 ipv6 ospf 1 area 0
!
interface Ethernet0/0
 ipv6 address 2001:123:123:23::3/64
 ipv6 address FE80::3 link-local
 ipv6 ospf 1 area 0
!
interface Ethernet0/1
 ipv6 address 2001:123:123:13::3/64
 ipv6 address FE80::3 link-local
 ipv6 ospf 1 area 0
!
interface Ethernet0/2
 ipv6 address 2001:34:34:34::3/64
 ipv6 address FE80::3 link-local
!
ipv6 router ospf 1
 router-id 3.3.3.3
 log-adjacency-changes
----------------------------------------------------------------------

R4

----------------------------------------------------------------------
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2001:4:4:4::4/64
 ipv6 address FE80::4 link-local
!
interface Ethernet0/0
 ipv6 address 2001:14:14:14::4/64
 ipv6 address FE80::4 link-local
!
interface Ethernet0/1
 ipv6 address 2001:34:34:34::4/64
 ipv6 address FE80::4 link-local
----------------------------------------------------------------------
