(所属カテゴリー:IPルーティング | シスコ---投稿日時:2014年9月19日)
ネットワーク構成

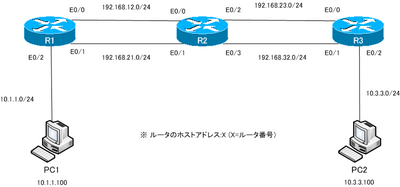

図 スタティックルーティング ネットワーク構成
設定条件
- R1~R3でスタティックルーティングによってルーティングできるようにします。
- PC間の通信を行う際には、ルータ間を接続する2つのネットワークのうち、ネットワークアドレスが小さい方を優先して利用します。そのために、R1-R2間はロンゲストマッチのルールに基づいて設定してください。また、R2-R3間ではアドミニストレイティブディスタンスの設定を行ってください。
- ルータ間のネットワークは等コストロードバランスになるようにスタティックルートの設定を行います。
初期設定
- ホスト名
- IPアドレス
- PC1、PC2
IPアドレス、デフォルトゲートウェイ
※PC1、PC2はCiscoルータをPCとして利用しています。
※GNS3プロジェクトダウンロード(http://www.n-study.com/gns3/Static_Routing_lab_init.zip)
スタティックルーティングの演習の続きを読む
