レイヤ3スイッチその２

レイヤ3スイッチによるVLAN間ルーティング 同一VLAN レイヤ3スイッチでのデータの流れはどのようになっているのでしょう？基本的なデータの流れは、ルータとスイッチをトランクリンクで接続したVLAN間ルーティングとまったく同じです。 次の図のように各コンピュータのIPアドレスやデフォルトゲートウェイの設定をしています。外部にルータを接続するときには、VLANに対応したサブインタフェースを作成したのですが、レイヤ3スイッチの内部ルータには、「VLANインタフェース」を作成します。VLANインタフェースとは、各VLANのデータを送受信するためのインタフェースです。 ※ちなみに、シスコのCatalystスイッチでは、ここでいうVLANインタフェースのことをSVI(Switched Virtual Interface)と呼んでいます。 ルータによるVLAN間ルーティングと同じように、コンピュータAからコンピュータBへの通信を考えましょう。送信先MACアドレスがBのフレームをスイッチに送ります。同じVLANのMACアドレステーブルからコンピュータBがポート2に接続されていることを判断し、ポート2からフレームを送出します。

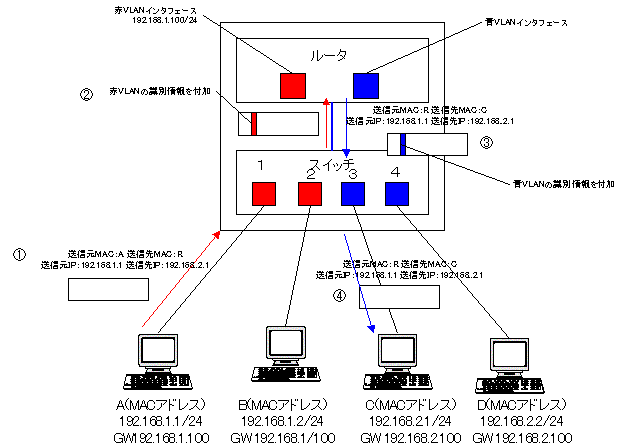

レイヤ3スイッチによるVLAN間ルーティング 異なるVLAN 次にコンピュータAからコンピュータCというVLAN間の通信を考えます。送信先IPアドレスからコンピュータAは通信相手が異なるネットワークにいると判断し、デフォルトゲートウェイへデータ(フレーム１)を送ります。 スイッチはMACアドレステーブルから、内部トランクを経由して、内部ルータへフレームを転送します。内部トランクを通るときには、赤VLANの識別情報が付加されています。(フレーム２) 内部ルータは、フレームに付加されているVLAN識別情報から赤VLANのフレームであることがわかるので、赤VLANインタフェースで受信してルーティング処理を行います。目的のネットワーク192.168.2.0/24は、直接接続されているネットワークで青VLANに対応していますから、今度は青VLANインタフェースから内部トランクを通して、スイッチに送出していきます。トランクを経由する際には、フレームに青VLANの識別情報を付加して送出します。(フレーム３) このフレームを受信したスイッチは、青VLANのMACアドレステーブルエントリからポート3に転送すればいいことがわかります。ポート3は、通常のアクセスリンクであるためにフレーム４のようにVLAN識別情報を取り除いて、ポート3に流します。コンピュータCはスイッチから無事にフレームを受信することができるようになります。 データの流れとしては、外部のルータを使った場合と同じで次のようになります。 送信元→スイッチ→内部ルータ→スイッチ→送信元
