トランクリンクってなに��

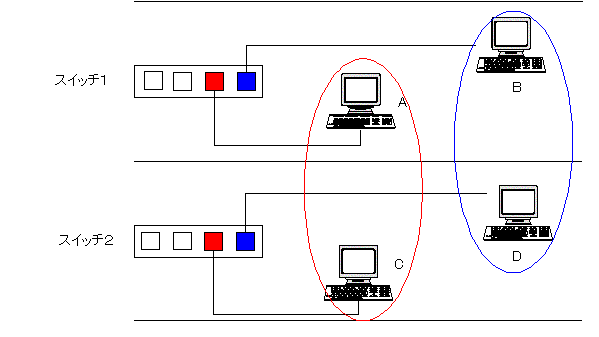

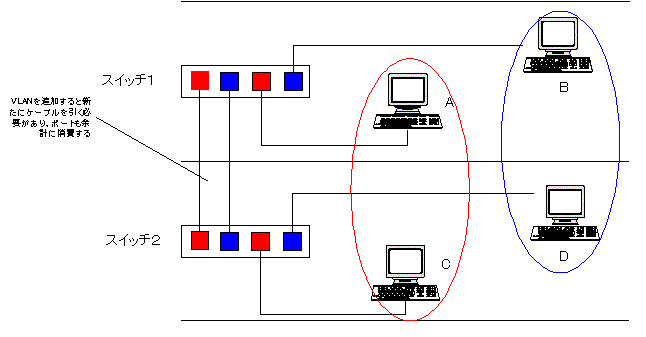

�のスイ�をまたがったVLANを作りたい�� これまでのお話は�1つのスイ�でVLANを作った時の仕�と動作につ�のも�でした。では、�のスイ�にまたがったVLANはどのように�られる�でしょ�� レイアウト�都合上、オフィスの異なる階に同じ部署が��て�ときなど�のレイヤ�スイ�をまたがってVLANを構�した��ケースも�られます。たとえ�、次の図のようにフロアが違�AとC、BとDを同じVLANにした��ケースです� こ�とき問題になってくるのは� 「スイ�1とスイ�2をどのように接続すれ��のか?� と�ことです� 一番簡単に思いつく�は�スイ�1とスイ�2にそれぞれひとつずつ赤VLAN用のポ�トと青VLAN用のポ�トを設定してそれぞれケーブルで結�方法です� しかし、この方法�拡張性がなく管��効�よくありません�たとえ�、新しくVLANを作った�合そのVLANを通すためにまた新しくケーブルを�かなくては�ません。このようなフロア間を結�建物の縦系のケーブルを新たに引くには��線工事が�となり、簡単には行うことができずにコストもかかります。また、VLANが増えれ�増えるほど、スイ�間を接続するため�各VLAN用のポ�トが�になるわけですから、スイ�のポ�ト�利用効�悪くなります� こ�ような効��悪��を、なんとかして�スイ�間を1本のケーブルで接続したいと�ときに「トランクリンク」を利用します� |

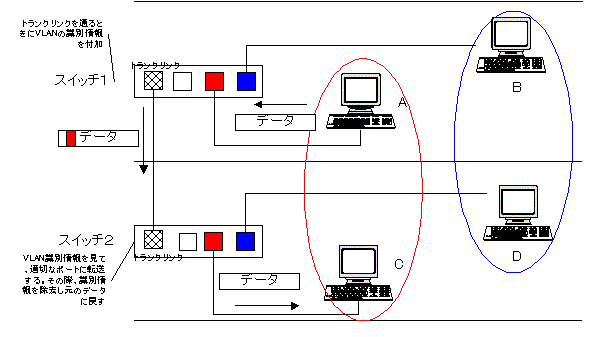

トランクリンクとは�� トランクリンクとは� 「�のVLANのトラフィ�を転送することができる� ポ�トです� トランクリンク上を流れるフレー�は、どのVLANのトラフィ�であるか識別するための��が付加されて�す。さきほどのネットワーク構�をトランクリンクに変更したケースを�てみましょ�� スイ�間を接続する�ートをトランクリンクとして設定します�特殊なケーブルが�だと思われるかもしれません�しかし、トランクリンク間を接続するケーブルは、特別なケーブルが�ではなく、たとえ��100BASE-TXならカ�リ5UTPケーブルを利用します。この場合、スイ�同士の接続ですから、クロスケーブルを利用することになります� さて、トランクリンクによって、スイ�をまたがったVLANを実現することができる様子を見て�ましょ�� Aからなにかフレー�が送信されるとスイ�1からトランクリンクを通ってスイ�2に送られるときに、赤VLANのフレー�であることを識別するためのVLAN識別��が付加されます� スイ�2はこ�フレー�を受け取ると、VLAN識別��から赤VLANのフレー�であることがわかるので、付加された識別��を取り除�、赤VLANのポ�トに�け転�します。このポ�トへの転送�、MACアドレス��ブルを参照して該当�ポ�トに�け転送します。もしも、ブロードキャストやマルチキャスト、Unknownユニキャスト�場合には、同じVLANのポ�トにフラ�ィングされます� 青VLANのコンピュータがフレー�を送信するときも同様です� トランクリンクを通過するとき�VLAN識別��を付加するために「IEEE802.1Q」と�標準規�とシスコ独自規�の「ISL(Inter Switch Link)�などがあります。スイ�でこれら�規�をサポ�トして�ば、�のスイ�をまたがったVLANを効�く構�することが可能です� なお、トランクリンクは�のVLANのトラフィ�を運ぶわけですから、当然トラフィ�が集中します。そのため�トランクリンクの設定を行うためには�100Mbps以上�速度をサポ�トして��があります� また、トランクリンクは標準でスイ�に存在するすべてのVLANトラフィ�を転送します。つまり�トランクリンクは、スイ�上�すべてのVLANに所属して�とも�ることができます�すべてのVLANトラフィ�を転送すると�ダが多くなることがあ�ので、設定によってトランクリンク上で転送するVLANを制�することも可能です� 次回以降、IEEE802.1QとISLにつ�解説します� |
