CCIE Routing & Switching Trouble Shooting 攻略 Part1 TT10 (v4向け)

※ ネットワーク構成は↓よりご覧ください。
http://www.n-study.com/network/2015/05/ccie_routing_switching_trouble_1.html

問題

10.R13,R14,R15間でEIGRPネイバーを確立できません。R13,R14,R15間でEIGRPネイバーを確立できるようにしてください。

トラブルの解決

R13
----
ip dhcp pool 345
no network 10.13.14.0 255.255.255.248
network 10.13.14.0 255.255.255.0
----
R14
----
router eigrp 1
no passive-interface Ethernet 0/0
----
R15
----
router eigrp 1
no metric weights 0 1 1 1 1 1
----

トラブルの症状と原因、切り分け

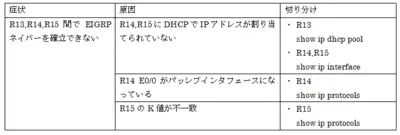

表 トラブルの症状と原因、切り分け(No.10)

【R14,R15にDHCPでIPアドレスが割り当てられていない】

R13はDHCPサーバとしてR14,R15にIPアドレスに割り当てを行います。しかし、R13のDHCPプールは10.13.14.0/29となっています。DHCPクライアントが存在するE0/1のネットワークアドレスと異なっているので、割り当てるべきDHCPプールを認識できません。DHCPプールとして10.13.14.0/24を設定します。

R13
----
ip dhcp pool 345
no network 10.13.14.0 255.255.255.248
network 10.13.14.0 255.255.255.0
----

【R14 E0/0がパッシブインタフェースになっている】

EIGRPではパッシブインタフェースに指定したインタフェースからはHelloパケットも送信しません。そのため、パッシブインタフェース上ではネイバーを確立できません。R14 E0/0がパッシブインタフェースになっているのを解除します。

R14
----
router eigrp 1
no passive-interface Ethernet 0/0
----

【R15のK値が不一致】

EIGRPでネイバーを確立するためには、AS番号とK値が一致していなければいけません。R15でK値の値がデフォルトから変更されているので、正常にネイバーを確立できません。R15のK値をデフォルトに戻します。

R15
----
router eigrp 1
no metric weights 0 1 1 1 1 1
----

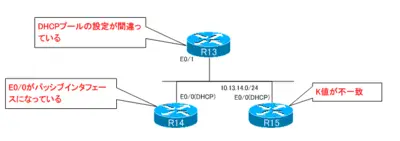

図 トラブルの症状と原因、切り分け(No.10)

トラブル仕込み

R13
----
ip dhcp pool 345
no network 10.13.14.0 255.255.255.0
network 10.13.14.0 255.255.255.248
----
R14
----
router eigrp 1
passive-interface Ethernet 0/0
----
R15
----
router eigrp 1
metric weights 0 1 1 1 1 1
----
