CCIE Routing & Switching Trouble Shooting 攻略 Part1 TT13 (v4向け)

※ ネットワーク構成は↓よりご覧ください。
//www.n-study.com/network/2015/05/ccie_routing_switching_trouble_1.html

問題

13.Host4とHost5の通信がPPPリンクを通っていません。Host4とHost5の通信はPPPリンクを通るようにしてください。

トラブルの解決

R7
----
ip local policy route-map TO_HOST5
----
R9
----
no ip access-list extended TO_HOST4
ip access-list extended TO_HOST4
permit ip host 172.31.5.5 host 172.31.4.4
----

トラブルの症状と原因、切り分け

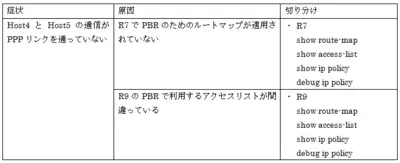

表 トラブルの症状と原因、切り分け(No.13)

【R7でPBRのためのルートマップが適用されていない】

R7でHost4からHost5あてのパケットをPPPリンクへ転送するルートマップ「TO_HOST5」を作成しています。しかし、そのルートマップを適用していません。そのため、通常のルーティングを行います。R7でHost4からHost5あてのパケットをPPPリ
ンク上にルーティングするためには、ルートマップを適用します。

R7
----
ip local policy route-map TO_HOST5
----

【R9のPBRで利用するアクセスリストが間違っている】

R9ではHost5からHost4あてのパケットをPPPリンクへ転送するPBRの設定が必要です。そのためにルートマップ「TO_HOST4」を作成して、適用しています。しかし、ルートマップのmatch条件で参照するアクセスリストの指定が間違っています。アクセスリスト「TO_HOST4」の送信元IPアドレスと送信先IPアドレスの指定が反対になっています。
そのため、Host5からHost4あてのパケットはPPPリンクではなく、通常のルーティングによってEtherne0/0へルーティングされています。解決するためにR9のアクセスリストを修正します。

R9
----
no ip access-list extended TO_HOST4
ip access-list extended TO_HOST4
permit ip host 172.31.5.5 host 172.31.4.4
----

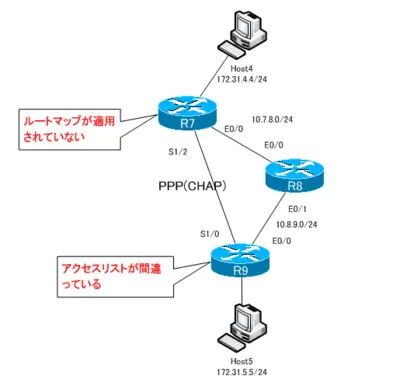

図 トラブルの症状と原因、切り分け(No.13)

トラブル仕込み

R7
----
no ip local policy route-map TO_HOST5
----
R9
----
no ip access-list extended TO_HOST4
ip access-list extended TO_HOST4
permit ip host 172.31.4.4 host 172.31.5.5
----
