CCIE Routing & Switching ラボ模擬試験Vol.1 サンプル 2.3 OSPF基本設定 解説
2.3. OSPF基本設定(3点)
【設定】
R1
--------------------------------------------------
interface Serial1/0.123 multipoint
ip ospf network broadcast
!
router ospf 1
router-id 172.31.1.1
log-adjacency-changes
network 172.31.1.1 0.0.0.0 area 0
network 192.168.10.1 0.0.0.0 area 0
network 192.168.14.1 0.0.0.0 area 0
network 192.168.123.1 0.0.0.0 area 123
--------------------------------------------------
R2
--------------------------------------------------
interface Serial1/0
ip ospf network broadcast
ip ospf priority 0
!
router ospf 1
router-id 172.31.2.2
log-adjacency-changes
network 172.31.2.2 0.0.0.0 area 123
network 192.168.2.2 0.0.0.0 area 123
network 192.168.123.2 0.0.0.0 area 123
--------------------------------------------------
R3
--------------------------------------------------
interface Serial1/0.13 point-to-point
ip ospf network broadcast
ip ospf priority 0
!
router ospf 1
router-id 172.31.3.3
log-adjacency-changes
network 192.168.3.3 0.0.0.0 area 123
network 192.168.123.3 0.0.0.0 area 123
--------------------------------------------------
R4
--------------------------------------------------
router ospf 1
router-id 172.31.4.4
log-adjacency-changes
area 457 virtual-link 172.31.7.7
network 192.168.14.4 0.0.0.0 area 0
network 192.168.45.4 0.0.0.0 area 457
network 192.168.47.4 0.0.0.0 area 457
--------------------------------------------------
R5
--------------------------------------------------
router ospf 1
router-id 172.31.5.5
log-adjacency-changes
network 192.168.45.5 0.0.0.0 area 457
--------------------------------------------------
SW1
--------------------------------------------------
router ospf 1
router-id 172.31.7.7
log-adjacency-changes
area 457 virtual-link 172.31.4.4
network 172.16.78.7 0.0.0.0 area 789
network 172.16.123.7 0.0.0.0 area 789
network 192.168.0.7 0.0.0.0 area 457
network 192.168.47.7 0.0.0.0 area 457
--------------------------------------------------
SW2
--------------------------------------------------
router ospf 1
router-id 172.31.8.8
log-adjacency-changes
network 172.16.78.8 0.0.0.0 area 789
network 172.16.123.8 0.0.0.0 area 789
network 192.168.0.8 0.0.0.0 area 789
--------------------------------------------------
SW3
--------------------------------------------------
router ospf 1
router-id 172.31.9.9
log-adjacency-changes
network 172.16.123.9 0.0.0.0 area 789
network 192.168.0.9 0.0.0.0 area 789
--------------------------------------------------
【確認のポイント】
- show ip ospf interface
各機器で指定したインタフェース上でOSPFが有効化されていることを確認します。 - show ip ospf neighbor
OSPFネイバーが正しく確立できていることを確認します。 - show ip ospf virtual-links
R4とSW1間でVirtual-linkが正しく確立できていることを確認します。 - show ip route
OSPFドメイン内のルートがOSPFルートとしてルーティングテーブルに登録されていることを確認します。
【採点基準】
R4
--------------------------------------------------
R4#show ip route ospf
O IA 192.168.123.0/24 [110/96] via 192.168.14.1, 01:30:41, Multilink1
100.0.0.0/24 is subnetted, 1 subnets
O E2 100.100.3.0 [110/20] via 192.168.45.5, 01:30:41, Ethernet0/0
O 192.168.10.0/24 [110/33] via 192.168.14.1, 01:30:41, Multilink1
172.16.0.0/24 is subnetted, 2 subnets
O IA 172.16.123.0 [110/11] via 192.168.47.7, 01:30:41, Ethernet0/1
O IA 172.16.78.0 [110/11] via 192.168.47.7, 01:30:41, Ethernet0/1
172.31.0.0/24 is subnetted, 9 subnets
O E1 172.31.3.0 [110/97] via 192.168.14.1, 01:30:41, Multilink1
O IA 172.31.2.0 [110/97] via 192.168.14.1, 01:30:41, Multilink1
O 172.31.1.0 [110/33] via 192.168.14.1, 01:30:41, Multilink1
O IA 172.31.7.0 [110/11] via 192.168.47.7, 01:30:41, Ethernet0/1
O E2 172.31.5.0 [89/20] via 192.168.45.5, 01:30:41, Ethernet0/0
O IA 172.31.9.0 [110/12] via 192.168.47.7, 01:30:41, Ethernet0/1
O IA 172.31.8.0 [110/12] via 192.168.47.7, 01:30:41, Ethernet0/1
O IA 192.168.2.0/24 [110/97] via 192.168.14.1, 01:30:41, Multilink1
150.1.0.0/24 is subnetted, 1 subnets
O E2 150.1.1.0 [110/20] via 192.168.45.5, 01:30:41, Ethernet0/0
O IA 192.168.3.0/24 [110/106] via 192.168.14.1, 01:30:41, Multilink1
O 200.200.0.0/23 is a summary, 01:25:05, Null0
--------------------------------------------------
【解説】
OSPFの基本的な設定です。ポイントは、次の3点です。
- ルータID
- フレームリレー上でのネイバー確立
- Virtual-link
まずは、ルータIDについてです。
デフォルトでは、アクティブなループバックインタフェースまたはループバック以外のインタフェースの最も大きいIPアドレスをOSPFのルータIDとして使います。IPアドレスをルータIDとして使っていると、インタフェースのダウンや新しいインタフェースの追加でルータIDが変更されてしまう可能性があります。ネイバーの安定性を考慮すると、ルータIDはスタティックに設定する方が好ましいです。OSPFルータIDをスタティックに設定するためには、OSPFコンフィグレーションモードで次のように設定します。
Router(config)#router ospf <process>
Router(config-router)#router-id <route-id>
設定例では、各機器のLo0のIPアドレスをルータIDとしてスタティックに設定しています。なお、router-idコマンドでルータIDを変更するときはclear ip ospf processでOSPFプロセスをいったんクリアします。
※ OSPFだけでなくEIGRPとBGPにもルータIDがあります。EIGRPとBGPのルータIDにも注意してください。
次にフレームリレー上でのネイバー確立です。

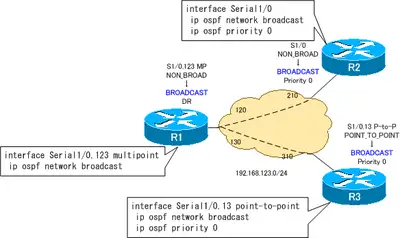

フレームリレー上でのOSPFネイバーの確立にはネットワークタイプの考慮が必要です。フレームリレーに接続されているR1、R2、R3のフレームリレーインタフェースのネットワークタイプは、
R1 S1/0.123:NON_BROADCAST
R2:S1/0:NON_BROADCAST
R3:S1/0.13:POINT_TO_POINT
です。
NON_BROADCASTのネットワークタイプのインタフェースにはOSPFのパケットをマルチキャストしません。neighborコマンドで指定したIPアドレスへユニキャストします。条件でR1でのneighborコマンドが禁止されているので、ネットワークタイプを変更しなければいけません。フレームリレー上でDRの選出を行うためには、BROADCASTに変更することになります。
また、DRはサブネット上のすべてのネイバーと直接通信できなければいけません。そのためR1がDRになるようにします。確実にR1をDRにするためにはR2/R3のOSPFプライオリティを0にします。ネットワークタイプの変更をまとめると、下記のようになります。
R1 S1/0.123:NON_BROADCAST→BROADCAST DR1
R2:S1/0:NON_BROADCAST→BROADCAST OSPFプライオリティ0
R3:S1/0.13:POINT_TO_POINT→BROADCAST OSPFプライオリティ0
最後にVirtual-linkについてです。

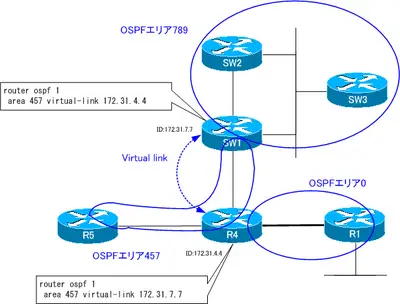

CCIEラボ試験のOSPFのエリア構成は、Virtual-linkが必要な構成が多くなっています。SW1、SW2、SW3で構成されるエリア789はエリア0に接続していないのでVirtual-linkが必要です。
Virtual-linkを設定しなければ、エリア789内のルート情報がOSPFドメイン内に伝わっていかなくなります。
