はじめてのLAN構築講座 その4

LANの規格

LANにはさまざまな規格があり、規格に準拠した機器やケーブルを使わなけれ
ばいけません。前回取り上げたLANケーブルのカテゴリなどもLANの規格によっ
て決められています。

家庭内でLANを作る場合の有線LANと無線LANの主な規格は次の通りです。

<有線LAN>

  • 100BAST-TX(IEEE802.3u)
  • 1000BASE-T(IEEE802.3ab)

<無線LAN>

  • IEEE802.11b
  • IEEE802.11g
  • IEEE802.11a

ルータやスイッチングハブなどのネットワーク機器が準拠している規格は、マ
ニュアルや仕様の詳細を見ればわかります。
たとえば、ウチではPLANEXの「BRC-14VG」というブロードバンドルータを利用
しています。製品Webページの仕様を見ると、

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
対応規格	IEEE802.3(10BASE-T)、IEEE802.3u(100BASE-TX)
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

と、準拠している有線LANの規格が書かれていることがわかります。

PLANEX BRC-14VG 製品仕様
http://www.planex.co.jp/product/broadlanner/brc-14vg-2.shtml

家庭内LANを作るときだったら、そんなに規格について意識する必要はありま
せん。ビックカメラなんかで適当に機器を買ってくれば使えます。ただ、ギガ
ビットイーサネットと無線LANで家庭内LANを作りたいなぁというときは、ちょ
っと注意です。

ギガビットイーサネットでの家庭内LAN構築

ギガビットイーサネットは、最大1Gbps(1000Mbps)という高速な通信速度を利
用できます。ギガビットイーサネットには、利用するケーブル(伝送媒体)や物
理的な信号の仕様などでいろんな規格があります。ですが、家庭内LANでは
1000BASE-T(IEEE803.2ab)の規格を利用することになるでしょう。
家庭内LANでギガビットイーサネットを利用するためには、

  • ギガビットイーサネット(1000BASE-T)対応のスイッチングハブ
  • カテゴリ5e/6のUTPケーブル
  • ギガビットイサーネット対応のPC

が必要です。

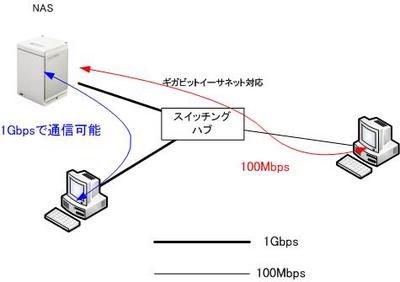

ただ、注意が必要なのは1Gbpsで通信できるのは、経路上が全部1Gbpsになって
いるところだけです。通信は1台だけで行うわけではないので、当然ですね。
通信相手とその経路上すべての通信速度が1Gpbsでなければ意味がないです。

最近のパソコンはノートパソコンですら、ギガビットイーサネット対応のLAN
ポートを持っていることが多いです。また、NASも最近の製品はほとんどギガ
ビットイサーネット対応です。そこで、ギガビットイサーネット対応のスイッ
チングハブを買ってきてカテゴリ6のUTPケーブルでつなぎさえすればいいとい
うわけではないのです。既存のPCもギガビットイサーネット対応にしなければ、
結局100Mbpの通信になってしまいます。


家庭内LANでギガビットイーサネットにして、高速なLANの通信にしたいのであ
れば、

  • すべてのスイッチングハブをギガビットイサーネット対応に
  • 100Mbps(100BASE-TX)のPCなどをアップグレード
  • UTPケーブルはすべてカテゴリ5e以上

と、結構お金がかかってしまいます。

100Mbpsと1Gbpsの混在は可能なので、一気にアップグレードするのではなくて
段階的なアップグレードも可能なので、コストと高速な通信速度をはかりにか
けて、どの部分からギガビットイサーネット化していくかを考えておくことも
重要です。ただ、コストとしてギガビットイサーネット対応の機器の費用だけ
ではなくて、アップグレードするときの配線作業なども頭に入れておいた方が
いいです。
スイッチングハブやUTPケーブルは、あまり目につかないよう机やカーペットの
裏などを通して配線することが多いでしょう。すると、スイッチングハブやケ
ーブルを代えようと思ったら、けっこうしんどい作業になってしまいます。

既存の環境をアップグレードではなくて、一から家庭内LANを作るぞ!という
ときは、多少機器の費用は高いですが、はじめからオールギガビット化を考え
て選択した方がいいです。

※ちなみに、ウチはまだオールギガビット化していません。ケーブルは、全部
カテゴリ5e以上なんですが、スイッチングハブはギガビットイサーネット対
応のものじゃなくて。ギガビットイサーネット対応のスイッチングハブがだ
いぶ安くなったので代えようかなぁという気持ちはあるのですが、机やらテ
レビラック動かして、配線し直し・・・と思うと気が重たくなります。
