無線LAN WLCの設定 その3
目次
WebブラウザによるWLCの設定
Webブラウザのアドレスバーに「https://
と入力して、WLCにHTTPS接続を開始します。初期設定で作成したアカウントで
WLCにログインします。ログインした直後の画面は次のようになります。

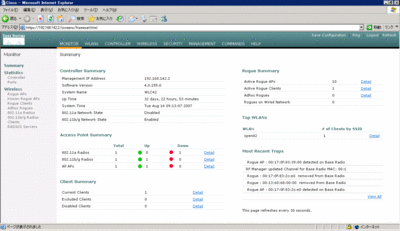

図 24 WLCへのログイン時
画面上部に「MONITOR」「WLANS」「CONTROLLER」「WIRELESS」「SECURITY」
「MANAGEMENT」「COMMANDS」「HELP」のメニューバーがあります。設定したい
内容に応じてメニューを選択します。そして、各メニュー内の左側に詳細な項
目が表示されます。
図 25 WLCのメニュー
ログイン直後はMONITORメニューのSummaryの情報が表示されています。以降で、
各メニューの概要とスクリーンショットを掲載します。
MONITORメニュー
MONITORメニューでは、WLC、WLCにJoinしているLightweightアクセスポイント、
アソシエーションしているクライアントの情報を確認します。Summaryで全体
的な要約情報を確認することができます。

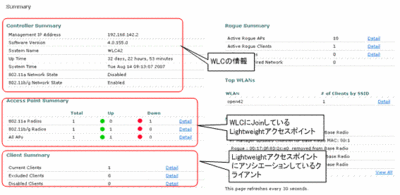

図 26 MONITORメニュー概要
WLANSメニュー
WLANSメニューでは、SSIDの追加・変更・削除などを行うことができます。WLAN
とはSSIDをさしていると考えてください。
図 27 WLANsメニュー概要
暗号化や認証などは、SSIDごとに設定します。SSIDの詳細な設定を行いたい場
合は、Editをクリックします。
図 28 WLANs > Edit
CONTROLLERメニュー
CONTROLLERメニューでは、LWAPPのモードやManagementインタフェースをはじ
めとする論理インタフェースの設定などを行うことができます。
論理インタフェースの設定は、CONTROLLERメニュー内のInterfaceから可能です。
図 29 CONTROLLERメニュー
設定の変更を行う場合は、Editをクリックします。ユーザインタフェースを作
成する場合は、Newをクリックします。
WIRELESSメニュー
WIRELESSメニューでは、WLCにJoinしているLightweightアクセスポイントの情
報やアソシエーションしている無線LANクライアントの情報を確認することが
できます。
以下のスクリーンショットは、アクセスポイントの詳細情報の画面のものです。

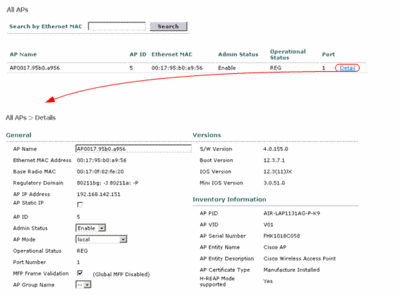

図 30 Wirelessメニュー
SECURITYメニュー
SECURITYメニューでは、RADIUSサーバの設定やアクセスリストによるフィルタ
などのセキュリティについての設定を行うことができます。

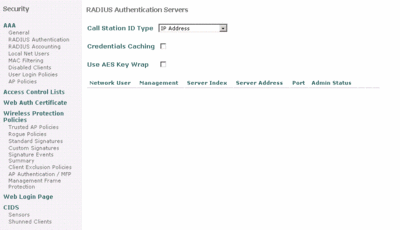

図 31 SECURITYメニュー
MANAGEMENTメニュー
MANAGEMENTメニューでは、SNMPやTelnet/SSH、HTTPなどのWLC自体の管理プロ
トコルについての設定を行います。

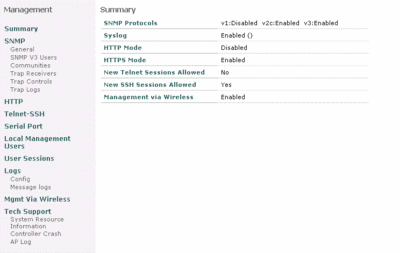

図 32 MANAGEMENTメニュー
COMMANDメニュー
COMMANDメニューではTFTPを利用したファイル転送やWLCの再起動などを行うこ
とができます。
図 33 COMMANDメニュー
HELPメニュー
ヘルプを表示します。
