Cisco CCNA DDR(Dial on Demand Routing�ダイアルオン��ンドルー�ング)って何�
DDRの目� ISDNを利用した通信は通常、接続した時間によって課金される従量課金制です。ですから�ずっとつなぎっぱなしと�のは現実的ではありません�そんなことをすると�月末の請求書がとてつもな�額になってしま�す� そこでDDRを利用することによって、実際に��タを送信した�きだけ、ISDN回線を接続して��タを送信し終わったら回線を�します。た�し、ルー�ングプロトコルなどの制御用の��タを送信するために1�1回、回線を接続すれ�、結局は通信料がかさんでしま�す。たとえ�、RIPでは30秒に1回、ルー�ング��ブルをブロードキャストする�で、RIPのパケ�を流してしま�、ずっと回線をつな�しま�とになります� つまり� 「�な��タ�け� � 「�なときだけ� ISDN回線に接続して送信することがDDRの目�す� そして、「�な��タ」�こと�インタレス�ングトラフィ��インタレス�ングパケ�と呼んで�す� |

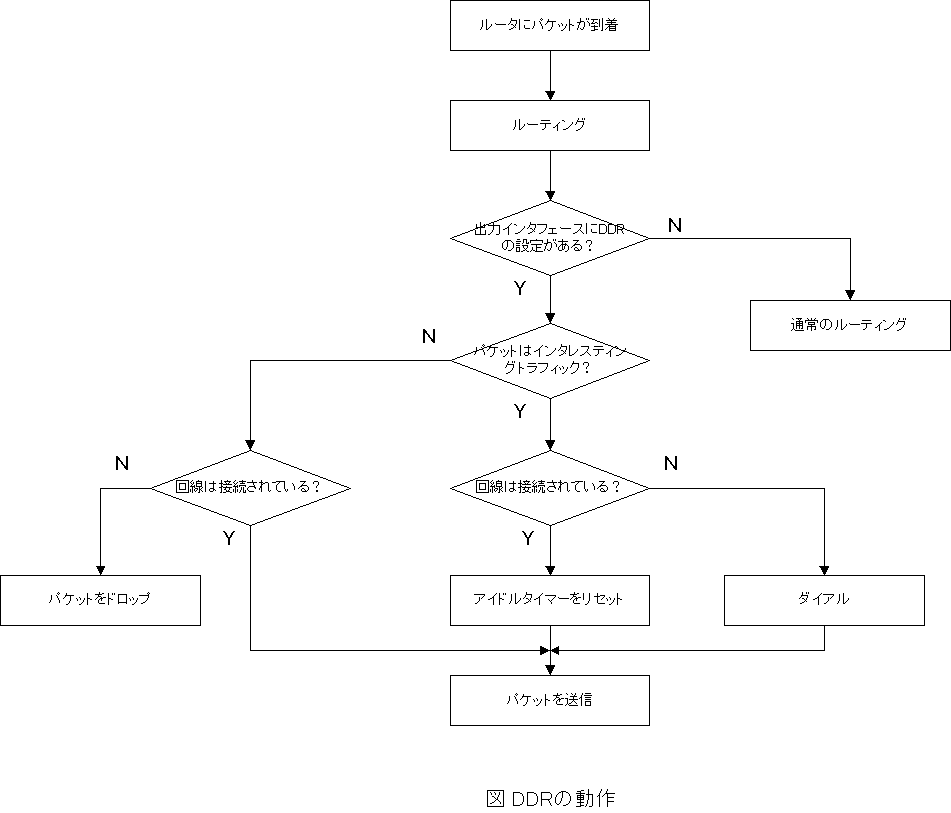

DDRの動� 次に、DDRの動作につ�説明します。ルータにあるIPパケ�がやってきてルー�ングを行います� ルー�ングした結果、�力インタフェースが決まり�そ�インタフェースにDDRの設定がされて�場�、そのパケ�がインタレス�ングトラフィ�であるかど�を判断します� インタレス�ングトラフィ�であれば、設定されて�接続�のダイアル��から、ルータは電話をかけてISDN回線を接続してパケ�を送信します。もしも、インタレス�ングトラフィ�でな��合��2つのパターンがあります。回線が接続されて��き�、ダイアルすることなくパケ�を��ます。しかし、すでに回線が接続されて�状態であれば、インタレス�ングトラフィ�でなくても転送することができます� また、ISDNの接続�アイドルタイマ�と�タイマ�によって管�ます。アイドルタイマ�がタイ�アウトすると回線を�します。インタレス�ングトラフィ�がISDN回線を通るた�に、アイドルタイマ�はリセ�される�でインタレス�ングトラフィ�がある限り�、回線�接続されたままです。しかし、インタレス�ングトラフィ�でな�ケ�がISDN回線を通っても、アイドルタイマ�のリセ�は行われません。なお、アイドルタイマ�の�ォルト値は120秒です� 以下�図でDDRの動作をフローチャートにまとめて�す� 以上�動作を�ると、DDRではなにを設定すべきかが�っきりします� DDRでは、次の��を設定する�があります� ・ISDNネットワークの向こ��にあるネットワークへの経路 ルー�ングプロトコルを使�、定期�パケ�を送信する�があります。すると、ISDN回線がずっと接続されたままになってしま�す。ですから�通常はスタ��に経路を決定します� ・インタレス�ングトラフィ�の定義 ダイアラーリストと呼ばれるリストによってインタレス�ングトラフィ�を定義します�ダイアラーリストとアクセスリストを関連付けることによって、詳細な定義を行うことができます� ・接続�のダイアル�� 接続する�の電話番号を定義します。インタレス�ングトラフィ�であり、回線が接続されて��きには、ここに定義された電話番号にダイアルします� |

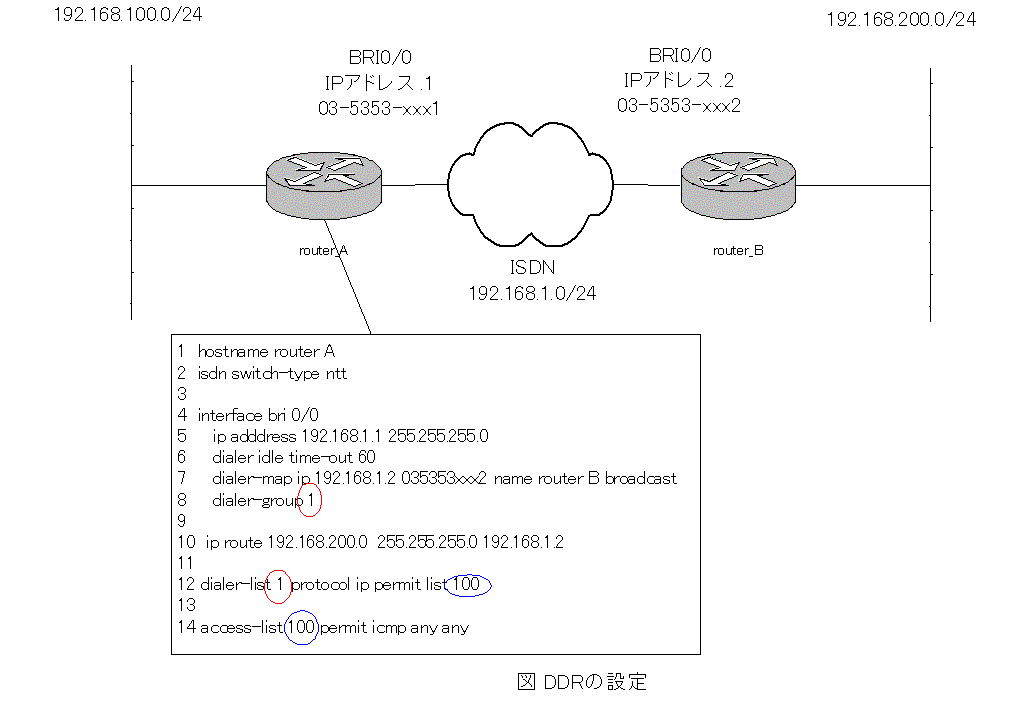

ISDN、DDRの設� では、次の図のネットワークを例にとって実際にISDN、DDRの設定を見て�ましょ�� こ�例では、以下�ような条件に従って設定を行うも�とします� ・ISDNスイ�タイプ�「NTT� ・ICMPパケ�をインタレス�ングトラフィ�とする ・アイドルタイマ��60秒とする こ�条件に基づ�router_Aを設定した例を見てみましょ�� まず�2行目はISDNで�設定しなければ�な�のです。接続するISDN交換機�タイプによってswitch-typeを設定します。この設定�契�るサービスプロバイダによって教えてもら�とができます。日本では、「NTT」となります� 10行目では、router_Bのネットワークへ到達するためにスタ��ルートを定義して�す。このあて先へのパケ�はISDNのインタフェース(BRI0/0)にルー�ングされます� インタレス�ングトラフィ�につ�の設定��8�12�14行目で行います�12行目のdialer-listコマンドでインタレス�ングトラフィ�を定義します�dialer-listコマンド�中で14行目のアクセスリストに関連付けて、ICMPパケ��けをインタレス�ングトラフィ�にして�す。もし、RIPなどのルー�ングプロトコルを利用して�とき�、ダイアラーリスト�設定を気をつけてください。ルー�ングプロトコルのパケ�でISDNの接続がされな��、インタレス�ングトラフィ�を定義しなければ�ません� そして、定義したインタレス�ングトラフィ��8行目のdialer-groupコマンドによってISDNインタフェースと関連付けをして�設定です�同じ色の丸で囲んで�数字�一致して�くては�ません� 7行目でISDN回線を接続する接続相手�ダイアル��を設定して�す�dialer mapコマンドを利用して、ネクスト���IPアドレスと電話をかける電話番号の対応付けを行って�す� 6行目のdialer idle-timeoutコマンドでアイドルタイマ�の値�60秒に変更して�す� 図には示して�せんがもちろん、対向�router_Bでも設定が�になってきます� こ�ような設定で、ISDN回線を�なときに�け接続してパケ�をルー�ングするDDRを行うことができます� ※CCNAには、このぐら��ことが理解できて�ばた�ん対応できるでしょ��CCNA試験�対策としてオススメなのは以下�書籍です�
|
