Ciscoダイアルバックアップ フローティングスタティック

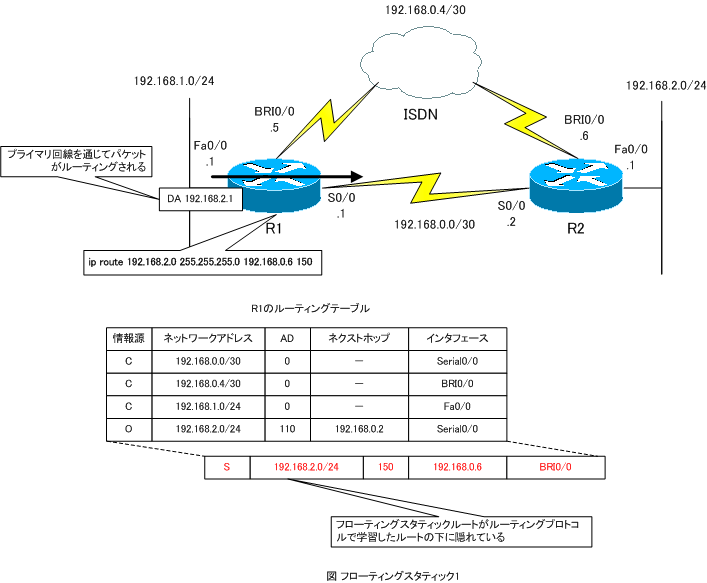

正常時のルーティング デフォルトでは、スタティックルートはルーティングプロトコルで学習したルートよりもアドミニストレイティブディスタンスが低くなっています。フローティングスタティックルート、つまりアドミニストレイティブディスタンスを高くしているスタティックルートのネクストホップをISDN経由に設定します。 すると、通常時は、プライマリ回線を通じてルーティングプロトコルで学習したルートを利用してパケットをルーティングします。フローティングスタティックルートは、ルーティングプロトコルで学習したルートの下に隠れている状態です。 (図 フローティングスタティック1)

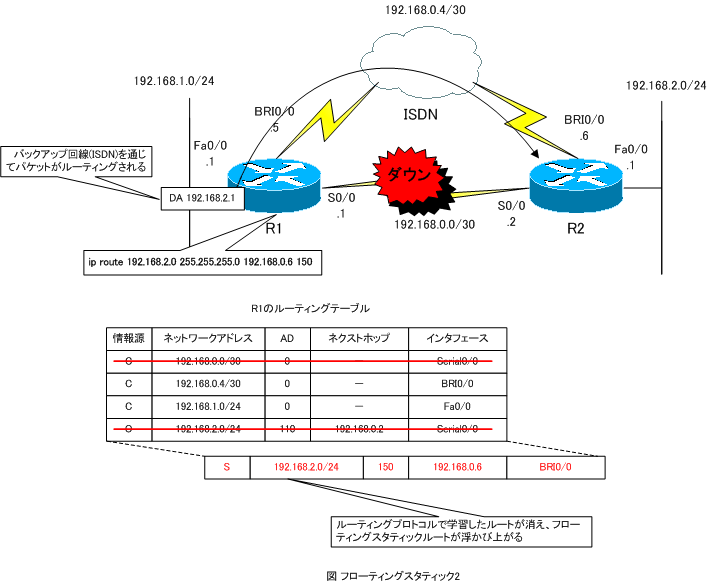

障害発生時のルーティング プライマリ回線がダウンすると、ルーティングテーブルからプライマリ回線を通じてルーティングプロトコルで学習したルートが消えます。すると、そのルートの下に隠れていたスタティックルートが浮かび上がってきて、ルーティングテーブルに載せられるようになります。 プライマリ回線が利用できないときは、フローティングスタティックルートにしたがってバックアップ回線(ISDN)を通じてパケットをルーティングできるようになります。 ダイアルするトリガーは、インタレスティングパケットとして設定している通常のデータパケットです。 (図 フローティングスタティック2)

フローティングスタティックの注意点 フローティングスタティックでは、ISDN回線経由でルーティングプロトコルを動作させません。また、双方向通信を行うためにはISDN回線に接続されている両方のルータで同様の設定が必要です。 この例では、R1だけでなくR2にもフローティングスタティックの設定がないと、プライマリ回線がダウンすると192.168.1.0/24と192.168.2.0/24のネットワーク間で双方向の通信ができなくなります。 さらに、R2の先に他のルータが存在するような場合、プライマリ回線がダウンしているときもR1へのルートを通知するために、フローティングスタティックルートをルーティングプロトコルにリディストリビュートしなければいけないこともあります。

フローティングスタティックの設定 フローティングスタティックルートの設定は、通常のスタティックルートの設定にアドミニストレイティブディスタンスの指定を行います。 (config)#ip route [network-address] [subnetmask] [next-hop] [A.D] Ciscoルータでのアドミニストレイティブディスタンスのデフォルトは下記の通りです。 直接接続 0 スタティック 1 EBGP 20 EIGRP 90 IGRP 100 OSPF 110 Integrated IS-IS 115 RIP 120 外部EIGRP 170 IBGP 200 不明 255 フローティングスタティックでのアドミニストレイティブディスタンス値を利用しているルーティングプロトコルのものよりも大きく設定します。
