Ciscoルータをフレームリレースイッチに設定するためのステップCiscoルータをフレームリレースイッチとして設定することができます。フレームリレースイッチの設定を行うには、次の3つのステップがあります。 Step1.フレームリレースイッチングの有効化 Step2.フレームリレーカプセル化、インタフェースタイプの定義 Step3.スイッチングする入力DLCIと出力インタフェース、DLCIの対応付け 次の図のFR-SWを例にとって、にこの3つのステップの具体的なコマンドを解説します。  (図 フレームリレースイッチ) |

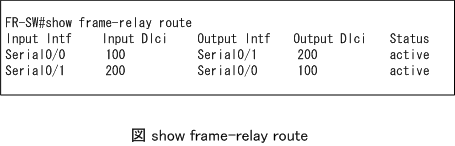

フレームリレースイッチの設定Step1.フレームリレースイッチングの有効化グローバルコンフィグレーションモードで次のコマンドを入力することにより、Ciscoルータをフレームリレースイッチとして動作させることができます。 (config)#frame-relay switching Step2. フレームリレーカプセル化、インタフェースタイプの定義 フレームリレーのDTEを接続するインタフェースにおいて、フレームリレーカプセル化を有効にします。 (config-if)#encapsulation frame-relay そして、スイッチングするインタフェースをフレームリレーDCEとしてインタフェースタイプの定義を行います。 (config-if)#frame-relay intf-type dce Step3. スイッチングする入力DLCIと出力インタフェース、DLCIの対応付け frame-relay routeコマンドにより、スイッチングするインタフェースで、入力DLCIと出力インタフェース、DLCI番号を対応付けます。 (config-if)#frame-relay route [Input-DLCI] [Output-Interface] [Output-DLCI] この例では、FR-SWのSerial0/0インタフェースにDLCI=100で受信したフレームをSerial0/1インタフェースからDLCI=200で送信するので、Serial0/0インタフェースで次のように設定します。 (config)#interface serial 0/0 (config-if)#frame-relay route 100 interface serial0/1 200 そして、逆方向のスイッチングの設定も必要です。Serial0/1でDLCI=200で受信したフレームをSerial0/0からDLCI=100で送信するので、Serial0/1インタフェースで次のように設定します。 (config)#interface serial 0/1 (config-if)#frame-relay route 200 interface serial0/0 100 設定した入力DLCIと出力インタフェース、DLCIとの対応付けはshow frame-relay routeコマンドで確認できます。  (図 show freme-relay route) |
