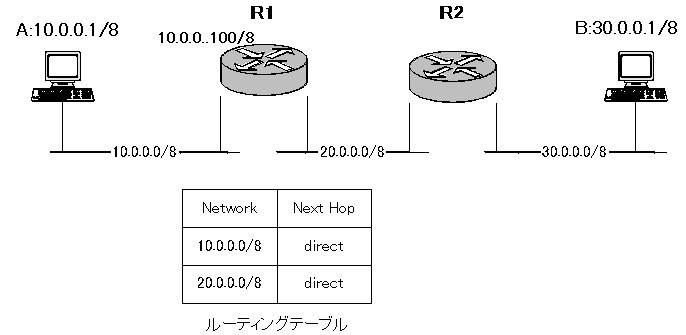

| 実際にメッセージが出される様子 じゃ、実際に具体的なネットワークを考えてタイプ３のメッセージが出てくる様子を見てみましょう。 一番、たくさん出る(と思われる)「Host Unreachable」のメッセージを例に取ります。次のネットワークを考えましょう。  コンピュータA(10.0.0.1/8)がルータR1、R2をはさんでコンピュータB(30.0.0.1/8)にPINGを打ったとします。 ping 30.0.0.1 でも、ルータR1とR2にはまだ何にもルーティングの設定をしていません。その場合は、ルータは直接接続されているネットワークだけしかわかりません。AからBにパケットを送るためには、ネットワークが違うのでルータR1に送られていきます。R1はAからのパケットを受け取ると、あて先のIPアドレスを見てルーティングテーブルから次にどこに送ればいいのかを決めていきます。ところが、R1は30.0.0.0/8のネットワークへの経路を知りません。すると、そのパケットは破棄されてしまいます。  R1はパケットを破棄してしまったことを、送信元であるコンピュータAにICMPタイプ３を送って通知します。  ※このときのコードは、6の「Target Network Unknown」になるような気がするのですが、なぜかシスコのルータでは、1の「Host Unreachable」になってしまいます。ま、あんまり気にしないでおきましょう。 すると、ICMPタイプ３を受け取ったコンピュータAは次のように表示します。 Reply from 10.0.0.100: Destination Host Unreachable Reply from 10.0.0.100: Destination Host Unreachable Reply from 10.0.0.100: Destination Host Unreachable Reply from 10.0.0.100: Destination Host Unreachable 一瞬、Reply fromとなっているので、成功したのか！？と思うのですがそのあとが「Destination Host Unreachable」となっているのでICMPタイプ３が送られてきたことがわかります。よく見ると、Reply fromのあともルータのIPアドレスになっていて、PINGが失敗していることがわかります。 そしてその原因は、おそらくルータの設定漏れだなぁということを推測することができるようになるわけですね。 |
