スイッチ(スパニングツリー)
| 概要 ブロードキャストストームなど、スイッチで冗長リンクを構成した 場合の問題点を解決するためにスパニングツリーがあるということ でした。スパニングツリーは以前、ブリッジでも解説しましたが、 あるポートをブロックすることによってループをなくしています。 どのポートをブロックしていくのかということを決めるプロセスを 今回解説していきます。 スパニングツリーは次のようなプロセスで、ブロックするポートを 決定します。

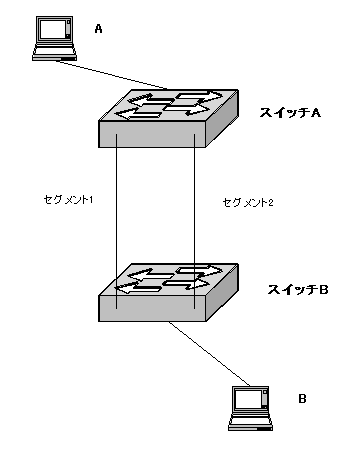

このことを見ていくために、前回と同じスイッチ2台で冗長リンクを 構成しているネットワークを考えます。  |

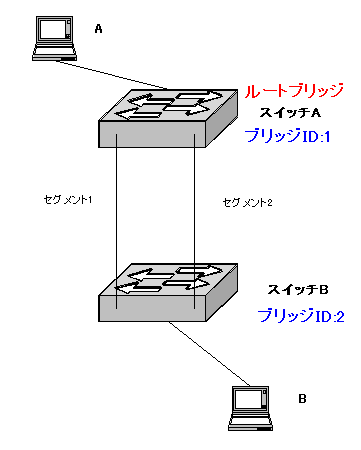

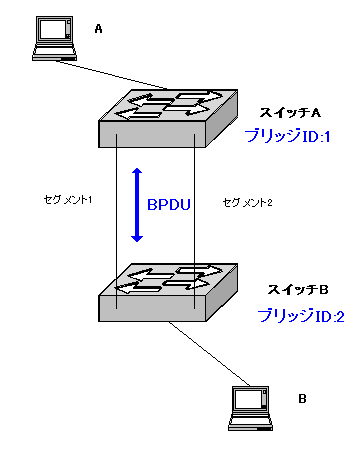

| ルートブリッジ スイッチにはブリッジのときと同じく、ブリッジIDというものを持っ ています。(スイッチだけどブリッジIDって呼んでいるんです、なぜ か・・・あんまり細かいことは気にしないようにしましょう) ブリッジIDの復習ですが、これは2バイトのプライオリティ値とMAC アドレスからなりたっています。 このブリッジIDをスイッチはお互いにBPDU(Bridge Protocol Data Unit) を使って教えあいます。説明のために、スイッチAのブリッジIDを1、 スイッチBのブリッジIDを2としています。ちなみに、各スイッチは 2秒ごとにBPDUを出しています。  BPDUでお互いにブリッジIDを教えあって、ブリッジIDが一番小さいものが ルートブリッジになります。この例では、スイッチAの方がブリッジ IDが小さいのでスイッチAがルートブリッジになるわけです。このル ートブリッジを中心として、データの転送が行われていくことにな ります。  |

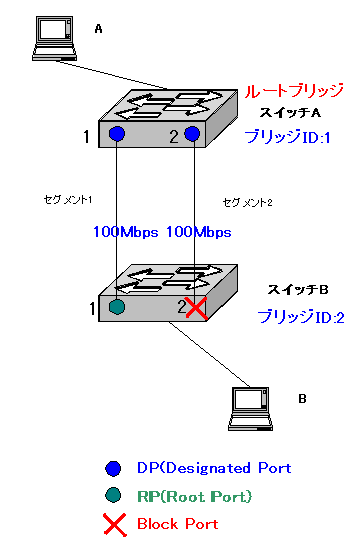

| ポートの決定 で、次に代表ポート(DP:Designated Port)とルートポート(RP:Root Port) を決めていきます。 代表ポートというのは、各セグメントからルートブリッジまでの一 番近道になるポートです。ルートポートは、各ブリッジからルート ブリッジに一番近道になるポートのことです。代表ポート、ルート ポートはともにブロックされることはありません。 まず代表ポートを考えると、セグメント1、2ともにルートブリッジ に接続されているポートが代表ポートになります。ルートブリッジ に接続されているポートが一番ルートブリッジに近いのは当たり前 ですね。 スイッチBのルートポートを決めるには、どのポートが一番ルートブ リッジに近いかということを考えます。どっちが近いかというのは、 通信速度で決めていきますが、この場合通信速度は同じです。通信 速度が同じ場合、通常ポート番号が小さいものが優先されます。と いうことで、スイッチBのポート1がルートポートに決まります。そ して残ったあと1つのポートがブロック状態になります。この様子が 下の図です。  このようにルートブリッジ、代表ポート、ルートポート、ブロック ポートを決めていって、ルートブリッジを中心にデータを転送して いくことによってループがないネットワーク構成になります。 |
| 注意点 ただし、注意しないといけないのはネットワークが変化するとまた 1からスパニングツリーの計算が始まってしまうということです。ス パニングツリーによって、ルートブリッジが決まり最終的にブロックするポートを特定するまでに約50秒かかります。その間データの 転送は行うことができません。 ネットワークの変化、たとえば、新 しくスイッチを追加したり、スイッチにつながっているケーブルを 抜いたり挿したりするとそのたびに50秒間スパニングツリーの計算 が必要になります。またいま考えているネットワーク図で、PCの電源をON/OFFすることもネットワークの変化となります。このたびに スパニングツリーを計算しなおしているとやってられないので、通常、PCがつながるポートはスパニングツリーを無効にしておくこと になります。でも、他のスイッチにつながるポートには必ずスパニ ングツリーを有効にしておかないと、ループしてしまう可能性があ るので注意が必要です。 |
