スイッチ(ブリッジとの違い VLAN)

VLANってなに？
VLANは、Virtual LAN の略です。virtualは「仮想的な」という意味ですね。最近ではあまり言わなくなっていますが、少し前までヴァ ーチャルリアリティといったような言葉をよく耳にしていたと思い ます。ヴァーチャルリアリティはあたかも現実のように感じさせる ものですよね？VLANは、あたかもLANのように思わせるということで す。

じゃ、LANて何をさしているの？ってことですが、直接通信ができる範囲、つまりブロードキャストドメインを指しています。VLAN は、本当なら１つのブロードキャストドメインをあたかも複数のブロードキャストドメインのように見せかける技術です。ブロードキャストドメインを複数に分割するには、ルータが必要でしたね？で も、VLANによってルータを使わなくてもブロードキャストドメイン を分割することができます。

スイッチはこのVLANを作ることができます。が、ブリッジにはでき ません。(でも、どんなスイッチでもVLANを作る機能があるとは限り ません。安いスイッチでは作れない場合もあります）


VLANを設定すると・・・
では、VLANを作ったらどうなるのか？

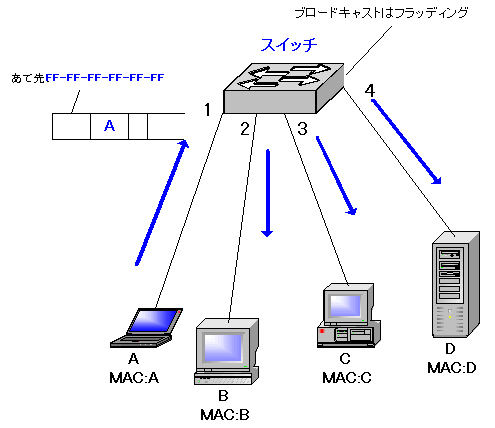

それを見る前に、VLANを作っていない場合のスイッチの動作を復習します。前にも出てきました が、次の図を見てください。




あるコンピュータからブロードキャストを送信したとき、スイッチ はそのブロードキャストを入ってきたポート以外すべてに転送して います。これをフラッディングといっていましたね？ブロードキャ ストドメインを分けることができないんです。これがVLANを設定していない場合のスイッチの動作です。

ここでスイッチで Red VLAN と Blue VLAN を作りました！で、コンピュータＡとＣが Red VLAN でコンピュータＢとＤが Blue VLAN と いうように設定したとします。

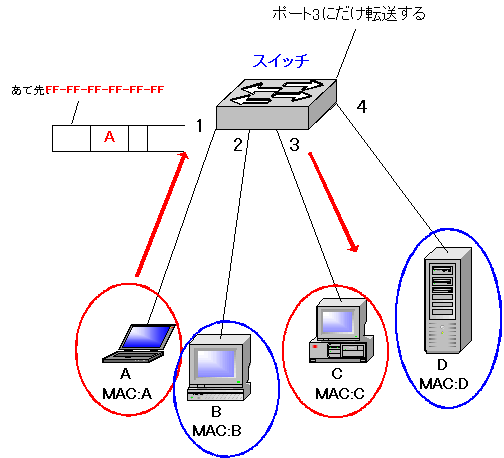

ここで、コンピュータＡからブロードキャストを送信したとします。 このときスイッチはコンピュータＡと同じ Red VLAN にいるコンピ ュータＣ、つまりポート3にだけこのブロードキャストを転送します。

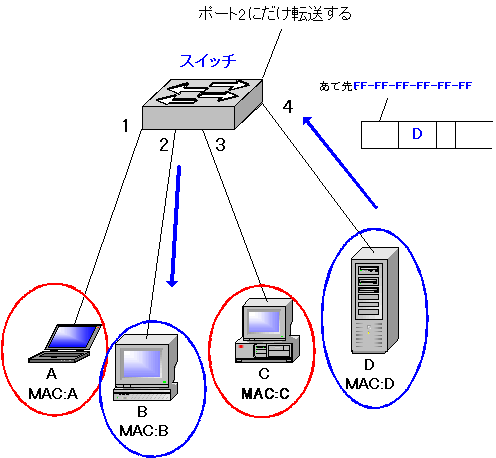

同じようにコンピュータＤからブロードキャストを送信すると、Blue VLAN のコンピュータＢ、つまりポート2にだけこのブロードキャストを 転送することになります。






VLANを作るって言うことは

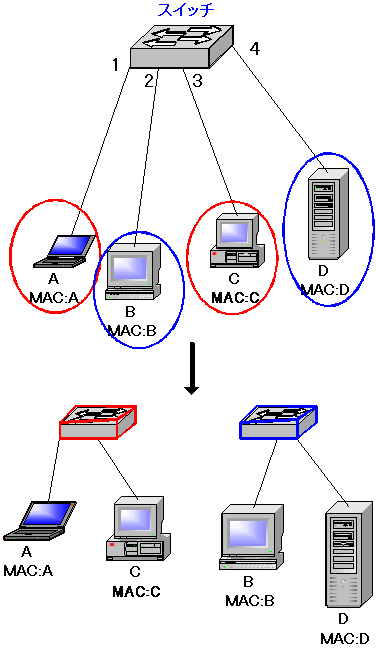

VLANを作成するということは、次の図のように物理的には1つのスイ ッチを見かけ上、複数のスイッチとして考えるようなイメージです。




勘のいい人は気づくかもしれませんが、こうなった場合 Red VLAN と Blue VLAN はお互いに通信できません。

「そんなの困る！どうすればいいの？」 ということについては、またあらためてVLANについて考えていくとき に説明しますね。
