マルチキャストルーティングの問題 【CCIEレベル】

ネットワーク構成

R1を中心とするハブ&スポークのフレームリレーネットワークを介して、マルチキャストルーティングを行います。ネットワーク構成は下記の図のようになっています。

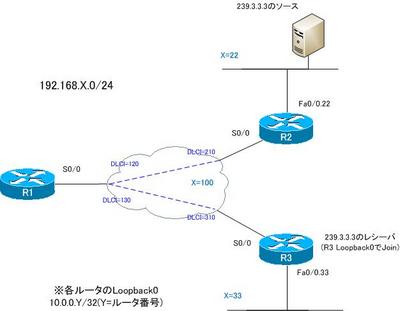

図 ネットワーク構成

設定情報

ユニキャストルーティングおよびマルチキャストルーティングの設定を次のように行っています。

・ユニキャストルーティング
シングルエリアOSPFで、すべてインタフェースがエリア0に所属しています。

・マルチキャストルーティング
PIM-SMを利用しています。239.1.1.1のRPは、R2のLoopback0(10.0.0.2)になるようにスタティックに設定しています。

R1～R3の設定の抜粋は、次の通りです。

R1 設定抜粋
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ip multicast-routing
!
interface Loopback0
ip address 10.0.0.1 255.255.255.255
ip pim sparse-mode
!
interface Serial0/0
ip address 192.168.100.1 255.255.255.0
ip pim sparse-mode
encapsulation frame-relay
no fair-queue
frame-relay map ip 192.168.100.2 120 broadcast
frame-relay map ip 192.168.100.3 130 broadcast
no frame-relay inverse-arp
!
router ospf 1
router-id 1.1.1.1
log-adjacency-changes
network 10.0.0.1 0.0.0.0 area 0
network 192.168.100.0 0.0.0.255 area 0
neighbor 192.168.100.2
neighbor 192.168.100.3
!
ip pim rp-address 10.0.0.2 1
!
access-list 1 permit 239.3.3.3
!
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
R2 設定抜粋
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ip multicast-routing
!
interface Loopback0
ip address 10.0.0.2 255.255.255.255
ip pim sparse-mode
!
interface FastEthernet0/0.22
encapsulation dot1Q 22
ip address 192.168.22.2 255.255.255.0
ip pim sparse-mode
!
interface Serial0/0
ip address 192.168.100.2 255.255.255.0
ip pim sparse-mode
encapsulation frame-relay
ip ospf priority 0
no fair-queue
frame-relay map ip 192.168.100.1 210 broadcast
frame-relay map ip 192.168.100.3 210
no frame-relay inverse-arp
!
router ospf 1
router-id 2.2.2.2
log-adjacency-changes
network 10.0.0.2 0.0.0.0 area 0
network 192.168.0.0 0.0.255.255 area 0
!
ip pim rp-address 10.0.0.2 1
!
access-list 1 permit 239.3.3.3
!
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
R3 設定抜粋
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ip multicast-routing
!
interface Loopback0
ip address 10.0.0.3 255.255.255.255
ip pim sparse-mode
ip igmp join-group 239.3.3.3
!
interface FastEthernet0/0.33
encapsulation dot1Q 33
ip address 192.168.33.3 255.255.255.0
ip pim sparse-mode
!
interface Serial0/0
ip address 192.168.100.3 255.255.255.0
ip pim sparse-mode
encapsulation frame-relay
ip ospf priority 0
no fair-queue
frame-relay map ip 192.168.100.1 310 broadcast
frame-relay map ip 192.168.100.2 310
no frame-relay inverse-arp
!
router ospf 1
router-id 3.3.3.3
log-adjacency-changes
network 10.0.0.3 0.0.0.0 area 0
network 192.168.0.0 0.0.255.255 area 0
!
ip pim rp-address 10.0.0.2 1
!
access-list 1 permit 239.3.3.3
!
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

問題点

レシーバが239.3.3.3にJoinしているにも関わらずRPであるR1までの共有ツリーが作成されていません。そのため、ソースからのマルチキャストパケットも正常にルーティングできていません。

この問題の原因は何でしょうか？
また、解決するためには、どのルータでどのような設定を追加すればよいでしょうか？
