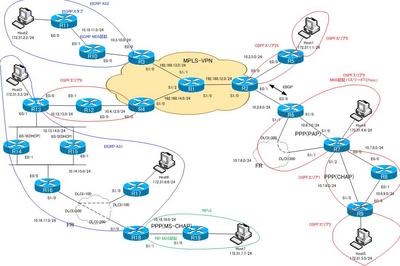

ネットワーク構成
CCIE Routing & Switching Trouble Shooting対策 Part1 サンプルDynamips設定ファイル
問題
R1とLDPネイバーを確立できません。R1とLDPネイバーを確立できるようにしてください。
解説
トラブルの解決
R1
----
mpls ldp router-id Loopback0 force
----
R1
----
router ospf 1
network 200.200.1.1 0.0.0.0 area 0
----
R2
----
no ip access-list extended NO_LDP
----
R3
----
interface serial1/0
mpls ip
----
R4
----
interface serial1/0
no shutdown
----
トラブルの症状と原因、切り分け
表 1 トラブルの症状と原因、切り分け(No.1)
| 症状 | 原因 | 切り分け |
| R1とLDPネイバーを確立できない | R1のLDPルータIDへのIP接続性がない | ・ R1 show mpls ldp discovery ・ R2～R4 show ip route |
| R2でLDPがフィルタされている | ・ R2 show access-list show ip interface |
|
| R3 Serial1/0でLDPが有効化されていない | ・ R3 show mpls interface |
|
| R4 Serial1/0がShutdownされている | ・ R4 show ip interfaces brief |
R1のLDPルータIDへのIP接続性がない
LDPネイバーを確立するためには、LDPルータIDに対してIP接続性がなければいけません。R1はLoopback1の200.200.1.1をLDPルータIDとして利用しています。Loopback1のルートをOSPFでアドバタイズしていないために、R2～R4で200.200.1.1に対するIP接続性がありません。R2～R4でR1のLDPルータIDへのIP接続性を確保するためには、
・ R1のLDPルータIDをLoopback0のIPアドレスにする
・ R1のLoopback1をOSPFでアドバタイズする
のいずれかの設定を行います。
R1
----
mpls ldp router-id Loopback0 force
----
R1
----
router ospf 1
network 200.200.1.1 0.0.0.0 area 0
----
R2でLDPがフィルタされている
LDPでは、LDP Helloによってネイバーを発見します。LDP Helloは送信先IPアドレス224.0.0.2でUDPポート646を利用します。R2でLDP Helloがアクセスリストでdenyされているので、R2はR1とLDPネイバーを確立できません。解決するためには、R2のアクセスリストを修正します。
R2
----
no ip access-list extended NO_LDP
----
R3 Serial1/0でLDPが有効化されていない
インタフェースでLDPが有効化されていなければ、ネイバーを確立することができません。R3 Serial1/0でmpls ipコマンドでLDPを有効化します。
R3
----
interface serial1/0
mpls ip
----
R4 Serial1/0がShutdownされている
インタフェースがShutdownされていれば、ネイバーを確立することができません。R4 Serial1/0をno shutdownで有効化します。
R4
----
interface serial1/0
no shutdown
----

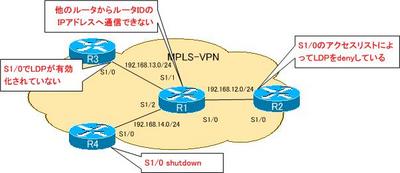

図 1 トラブルの症状と原因、切り分け(No.1)
