概要
EVE-NGのラボでさまざまな機器をエミュレートするためには、エミュレートしたい機器のイメージファイルをアップロードしなければいけません。EVE-NGへのイメージファイルのアップロードの基本について解説します。
イメージファイルのアップロードに利用するソフトウェア
EVE-NGにイメージファイルをアップロードするには、SSHでアクセスします。以下のソフトウェアが便利です。
WinSCP
https://winscp.net/eng/download.php
FileZilla
https://filezilla-project.org/
イメージファイルをアップロードするディレクトリ
イメージファイルはEVE-NGシステム上の決められたディレクトリにアップロードしなければいけません。イメージファイルの種類によるアップロードするディレクトリは、以下のようになります。
| イメージファイルの種類 | ディレクトリ |
| IOL(IOS on Linux) | /opt/unetlab/addons/iol/bin/ |
| Dynamipsイメージ(Cisco IOS) | /opt/unetlab/addons/dynamips/ |
| Qemuイメージ | /opt/unetlab/addons/qemu/ |
Qemuイメージのディレクトリのネーミングルール
Qemuイメージ(.qcow2)については、さらにアップロードするディレクトリ名にルールがあります。エミュレートする機器によって、決まったディレクトリ名にしなければいけません。そして、イメージファイル名をHDDの種類に応じたファイル名に変更しなければいけません。
Qemuイメージをアップロードするべきディレクトリ名とイメージファイルのファイル名については、公式サイトにまとめられています。
EVE-NG Qemuイメージ ネーミングルール(eve-ng.net)
たとえば、CSR1000v 16.x,17.xであれば、アップロードするディレクトリ名と.qcow2ファイル名は以下のように決まっています。
| イメージ | ディレクトリ名 | .qcow2ファイル名 |
| Cisco CSR1000v 16.x,17.x | csr1000vng- | virtioa.qcow2 |
なお、ディレクトリ名の[-]以降は任意です。[-]以降は、イメージのバージョンなど管理しやすい文字列にしましょう。
Cisco CSR1000vの例

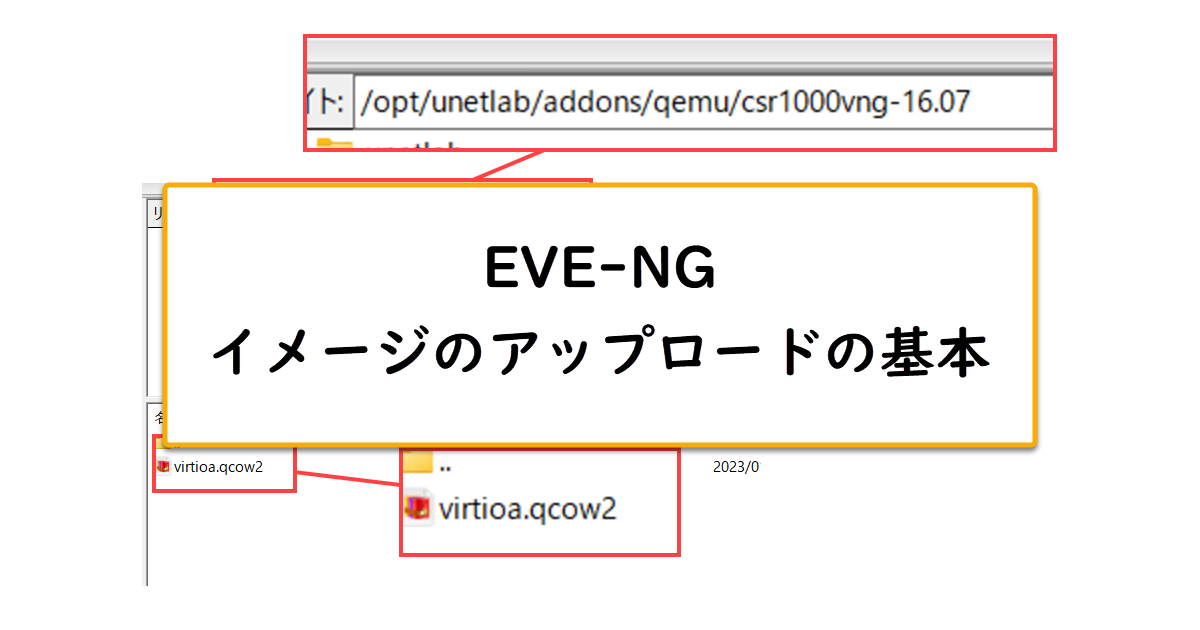

簡単な例として、Cisco CSR1000vのイメージ[csr1000v-universalk9.16.07.01-serial.qcow2]をEVE-NGにアップロードする場合を考えます。まずは、以下のディレクトリを作成します。
/opt/unetlab/addons/qemu/csr1000vng-16.07/
[csr1000vng-16.07]というディレクトリ名は、CSR1000vのイメージの決まったディレクトリ名とバージョンを組み合わせています。[-]以降は必ずしもバージョン番号にしなければいけないわけではありません。
このディレクトリにイメージファイル[csr1000v-universalk9.16.07.01-serial.qcow2]をアップロードします。そして、ファイル名を[virtioa.qcow2]に変更すればOKです。
まとめ
ポイント
- イメージファイルはEVE-NGシステム上の決められたディレクトリにアップロードしなければいけません。
| イメージファイルの種類 | ディレクトリ |
| IOL(IOS on Linux) | /opt/unetlab/addons/iol/bin/ |
| Dynamipsイメージ(Cisco IOS) | /opt/unetlab/addons/dynamips/ |
| Qemuイメージ | /opt/unetlab/addons/qemu/ |
- Qemuイメージファイルは、決められたネーミングルールに基づいたディレクトリにアップロードして、HDD種類に応じたファイル名にします。
