CCIE R&S Configuration Part1 5.1 IP SLA

5.1.IP SLA

  • SW2でIP SLAを有効化します。
  • SW2からSW1に対してMPLS-VPN経由でTCPポート23に対する応答時間を計測します。SW2からR3に対してPPPリンク経由でICMPトラフィックに対する応答時間を計測します。
  • トラフィックの計測はすぐに開始し、毎日繰り返すものとします。
  • すべてLoopback0インタフェースを利用します。

【設定】

SW1

---------------------------------------------------------------------------------
ip sla monitor responder
---------------------------------------------------------------------------------



SW2

---------------------------------------------------------------------------------
ip sla monitor 1
 type tcpConnect dest-ipaddr 192.168.6.6 dest-port 23 source-ipaddr 192.168.7.7

ip sla monitor schedule 1 start-time now recurring

ip sla monitor 2
 type echo protocol ipIcmpEcho 192.168.3.3 source-ipaddr 192.168.7.7

ip sla monitor schedule 2 start-time now recurring
---------------------------------------------------------------------------------



【確認のポイント】

  • show ip sla monitor configuration
    IP SLAの設定を確認します。
  • show ip sla monitor statistics
    IP SLAのモニタリングが正常に行われていることを確認します。



【解説】

IP SLAによって、接続性の確認や応答時間の計測など、アプリケーションやサービスが正常に機能するかを確認することができます。

SW2からSW1へのTCP23ポートへの応答時間を計測するためのIP SLAの設定は下記の部分です。

SW1

---------------------------------------------------------------------------------
ip sla monitor responder
---------------------------------------------------------------------------------



SW2

---------------------------------------------------------------------------------
ip sla monitor 1
type tcpConnect dest-ipaddr 192.168.6.6 dest-port 23 source-ipaddr 192.168.7.7

ip sla monitor schedule 1 start-time now recurring
---------------------------------------------------------------------------------



TCPでのIP SLAのパケットに応答するためには、送信先デバイスでip sla monitor responderが必要です。そして、SW2からR3へのICMPの応答時間を計測するためのIP SLAの設定は次の部分です。

SW2

---------------------------------------------------------------------------------
ip sla monitor 2
 type echo protocol ipIcmpEcho 192.168.3.3 source-ipaddr 192.168.7.7

ip sla monitor schedule 2 start-time now recurring
---------------------------------------------------------------------------------



R3 Loopback0をOSPFエリア1に含めているので、SW2からR3 Loopback0への通信はPPPリンク経由となっています。

SW2でのIP SLA確認コマンドの出力は次のようになります。

SW2

---------------------------------------------------------------------------------
SW2#show ip sla monitor configuration
SA Agent, Infrastructure Engine-II
Entry number: 1
Owner:
Tag:
Type of operation to perform: tcpConnect
Target address: 192.168.6.6
Source address: 192.168.7.7
Target port: 23
Source port: 0
Operation timeout (milliseconds): 60000
Type Of Service parameters: 0x0
Control Packets: enabled
Operation frequency (seconds): 60
Next Scheduled Start Time: Start Time already passed
Group Scheduled : FALSE
Life (seconds): 3600
Entry Ageout (seconds): never
Recurring (Starting Everyday): TRUE
Status of entry (SNMP RowStatus): Active
Threshold (milliseconds): 5000
Number of statistic hours kept: 2
Number of statistic distribution buckets kept: 1
Statistic distribution interval (milliseconds): 20
Number of history Lives kept: 0
Number of history Buckets kept: 15
History Filter Type: None
Enhanced History:

Entry number: 2
Owner:
Tag:
Type of operation to perform: echo
Target address: 192.168.3.3
Source address: 192.168.7.7
Request size (ARR data portion): 28
Operation timeout (milliseconds): 5000
Type Of Service parameters: 0x0
Verify data: No
Operation frequency (seconds): 60
Next Scheduled Start Time: Start Time already passed
Group Scheduled : FALSE
Life (seconds): 3600
Entry Ageout (seconds): never
Recurring (Starting Everyday): TRUE
Status of entry (SNMP RowStatus): Active
Threshold (milliseconds): 5000
Number of statistic hours kept: 2
Number of statistic distribution buckets kept: 1
Statistic distribution interval (milliseconds): 20
Number of history Lives kept: 0
Number of history Buckets kept: 15
History Filter Type: None
Enhanced History:


SW2#show ip sla monitor statistics
Round trip time (RTT)   Index 1
Latest RTT: 432 ms
Latest operation start time: 00:16:52.444 UTC Fri Mar 1 2002
Latest operation return code: OK
Number of successes: 15
Number of failures: 2
Operation time to live: 2635 sec

Round trip time (RTT)   Index 2
Latest RTT: 316 ms
Latest operation start time: 00:16:52.268 UTC Fri Mar 1 2002
Latest operation return code: OK
Number of successes: 15
Number of failures: 2
Operation time to live: 2635 sec

---------------------------------------------------------------------------------



CCIE_CFG_Part1_23

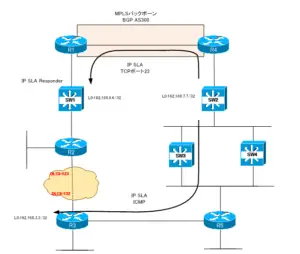

図 IP SLAの設定
