CCIE Routing & Switching Trouble Shooting 攻略 Part1 TT15 (v4向け)
※ ネットワーク構成は↓よりご覧ください。
http://www.n-study.com/network/2015/05/ccie_routing_switching_trouble_1.html
目次
問題
15.Host7からR6へTelnetできません。Host7からR6へTelnetできるようにしてください。
トラブルの解決
R6 ---- no access-list 1 access-list 1 permit any ! line vty 0 4 transport input all ----
トラブルの症状と原因、切り分け
表 トラブルの症状と原因、切り分け(No.15)
【R6でVTY接続が無効化されている】
R6のVTY上でtransport input noneが設定されています。これによって、VTY接続が無効化されています。R6にTelnet接続できるようにするためには、transport input allでVTY接続を有効にします。
R6 ---- line vty 0 4 transport input all ----
【R6のVTYでHost7のIPアドレスからの接続が拒否されている】
R6のVTY上でaccess-classによってVTY接続の送信元IPアドレスを制限する設定が行われています。その中でHost7のIPアドレスが拒否されています。Host7からR6にTelnetできるようにするためにHost7のIPアドレスを許可できるようにします。
R6 ---- no access-list 1 access-list 1 permit any ----

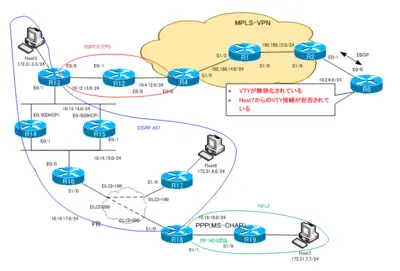

図 トラブルの症状と原因、切り分け(No.15)
トラブル仕込み
R6 ---- no access-list 1 access-list 1 deny 172.31.7.7 access-list 1 permit any ! line vty 0 4 transport input none ----
