CCIE Routing & Switching Trouble Shooting 攻略 Part1 TT08 (v4向け)
※ ネットワーク構成は↓よりご覧ください。
http://www.n-study.com/network/2015/05/ccie_routing_switching_trouble_1.html
目次
問題
8.Host6とHost7の通信ができません。Host6とHost7の通信ができるようにしてください。
トラブルの解決
R16 ---- interface Serial1/0 no ip split-horizon eigrp 1 ----
R18 ---- interface Serial1/1 ip rip authentication mode md5 ----
R19 ---- router rip version 2 network 172.31.0.0 no network 172.30.0.0 ----
トラブルの症状と原因、切り分け
表 トラブルの症状と原因、切り分け(No.8)
【R16 S1/0でEIGRPスプリットホライズンが有効化されている】
R16,R17,R18のフレームリレーネットワークは、R16をハブとするハブ&スポークトポロジです。ハブ&スポークトポロジでEIGRPなどのディスタンスベクタ系のルーティングプロトコルを利用するには、ハブルータでスプリットホライズンを無効化しなければいけません。R16 S1/0でEIGRPスプリットホライズンが無効化されていないので、スポークルータのルートを適切にアドバタイズできていません。R16 S1/0でEIGRPスプリットホライズンを無効化します。
R16 ---- interface Serial1/0 no ip split-horizon eigrp 1 ----
【R18 S1/1でRIPのネイバー認証が有効化されていない】
R18-R19間のPPPリンクで、RIPネイバー認証を行います。しかし、R18ではKey Chain
の指定はあるもののネイバー認証自体が有効化されていません。そのため、認証に失敗してRIPのルートの交換ができません。R18 S1/1でMD5のRIPネイバー認証を有効化します。
R18 ---- interface Serial1/1 ip rip authentication mode md5 ----
【R19でRIPv1アップデートを送信している】
R18-R19ではRIPv2でルートを交換します。しかし、R19はデフォルトのバージョンの設定です。そのため、R19はRIPv1でルートを送信します。一方、R18ではRIPv2のルートのみを送受信します。バージョンの不一致のため、正しくRIPルートを交換できていません。解決するためにR19でRIPのバージョンを2に設定します。
R19 ---- router rip version 2 ----
【R19でRIP networkコマンドが間違っている】
R19はHost7のルートをRIPでアドバタイズします。しかし、networkコマンドの指定が間違っているので、R19はHost7のルートをアドバタイズしていません。R19のRIP networkコマンドを正しく設定します。
R19 ---- router rip network 172.31.0.0 no network 172.30.0.0 ----

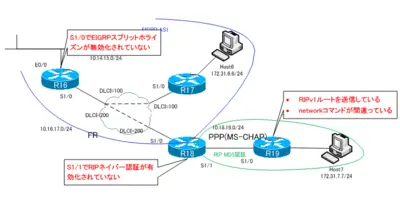

図 トラブルの症状と原因、切り分け(No.8)
トラブル仕込み
R16 ---- interface Serial1/0 ip split-horizon eigrp 1 ----
R18 ---- interface Serial1/1 no ip rip authentication mode md5 ----
R19 ---- router rip no version 2 no network 172.31.0.0 network 172.30.0.0 ----
