概要

特定のネイバーから学習したBGPルートのより詳細なルートを生成できます。BGPルートの条件付き生成について解説します。

関連記事

BGPルートの条件付き生成を設定するには、プレフィクスリスト、ルートマップの設定を理解していることが前提です。プレフィクスリストおよびルートマップの設定について、以下の記事もあわせてご覧ください。

ネットワークのおべんきょしませんか？

プレフィクスリストによるルートフィルタの設定
https://www.n-study.com/advanced-iprouting/prefix-list-configuration/
プレフィクスリストによるルートフィルタの設定手順プレフィクスリストでルート情報をフィルタするための設定手順は次の2つです。プレフィクスリストでpermitまたはdenyするルート情報を指定するプレフィクスリストを適用するディストリビュートリストでのルート情報のフィルタを設定する手順とよく似ています。以降で2つの手順について詳しく解説します。プレフィクスリストでpermitまたはdenyするルート情報を指定するプレフィクスリストによって、permitまたはdenyするルート情報を指定します。プレフィクスリストは、ネットワーク...
ネットワークのおべんきょしませんか？

Ciscoルートマップの設定
https://www.n-study.com/advanced-iprouting/cisco-route-map-configuration/
ルートマップの設定手順ルートマップの設定手順は、以下の2つです。ルートマップの作成ルートマップの適用ルートマップは作成しただけではまったく意味がありません。作成したルートマップを用途に応じて適用しなければいけないことに注意してください。ルートマップの用途に応じて、設定する内容も変わってきます。ルートマップの用途を明確にしてから、ルートマップの設定をしてください。ルートマップの作成ルートマップを作成するには、グローバルコンフィグレーションモードでroute-mapコマンドを利用します。(config)#route-map ...

BGPルートの条件付き生成とは

特定のネイバーから学習したBGPルートについて、より詳細なルートを生成することができます。これをルートの条件付き生成(Conditional Route Injection)と呼びます。

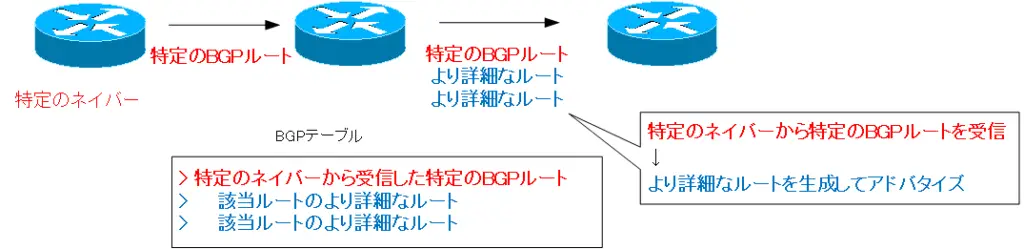

図 BGPルートの条件付き生成
図 BGPルートの条件付き生成

BGPルートの条件付き生成の設定

ルートの条件付き生成には、bgp inject-map exist-mapコマンドを使います。コマンドの構文は次の通りです。

BGPルートの条件付き生成の設定

(config)#router bgp <AS>
(config-router)#bgp inject-map <route-map-name> exist-map <route-map-name>

<AS>:AS番号
inject-map <route-map-name>:exist-mapの条件を満足したときに生成するより詳細なルートの指定をルートマップで行います。
exist-map <route-map-name>:ルートマップで指定した特定のネイバーからルートを受信すれば条件を満足します。

ルートの条件付き生成では、exist-mapで指定したネイバーから受信した特定のルートをトラッキングします。exist-mapで指定したネイバーからの特定のルートがBGPテーブル上にあれば条件を満足します。exist-mapのルートマップ内でmatch条件によってネイバーとルートを指定します。

条件を満足すると、inject-mapで指定したルートを生成してBGPテーブルに載せます。inject-mapで指定するルートはexist-mapのより詳細なルート(more specific route)に限られます。生成する詳細ルートの指定は、ルートマップ内のset ip address prefix-listで行います。

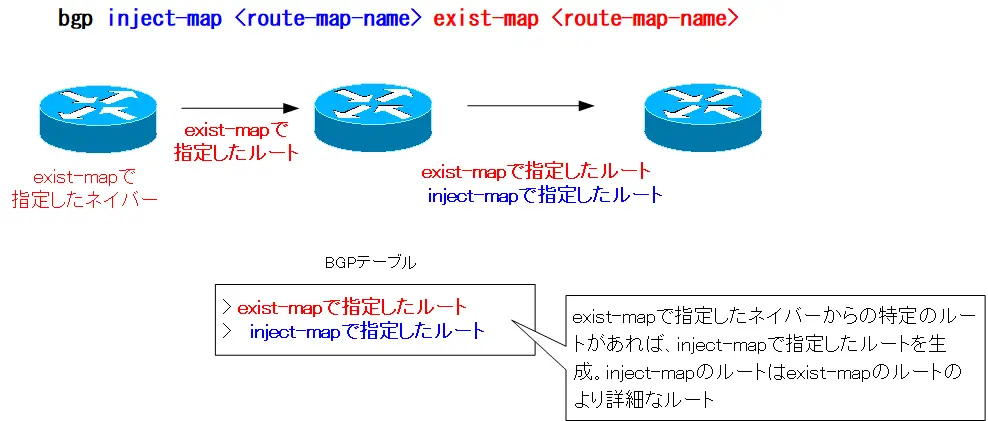

図 bgp inject-map exist-mapコマンド
図 bgp inject-map exist-mapコマンド

生成されたルートはshow ip bgp injected-pathsやshow ip bgp <address>で確認できます。

条件付き生成の確認コマンド

R1#show ip bgp injected-paths
BGP table version is 6, local router ID is 199.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 100.1.1.0/30     172.16.1.11                            0 ?
*> 100.1.1.4/30     172.16.1.11                            0 ?
R1#show ip bgp 100.1.1.0/30
BGP routing table entry for 100.1.1.0/30, version 5
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Advertised to non peer-group peers:
  3.3.3.3
  Local, (injected path from 100.1.1.0/24)
    172.16.1.11 from 172.16.1.11 (111.1.1.11)
      Origin incomplete, localpref 100, valid, external, best

BGPルートの条件付き生成の設定例

次のネットワーク構成でルートの条件付き生成を確認します。

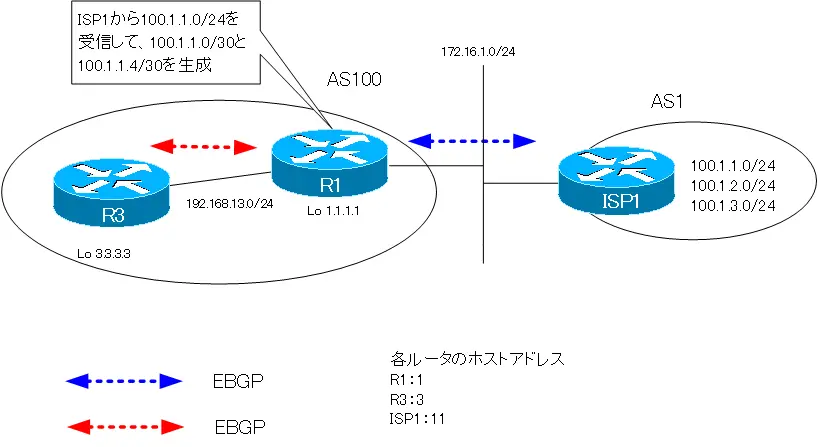

図 ルートの条件付き生成の確認
図 ルートの条件付き生成の確認

この図のR1において、ISP1から100.1.1.0/24を受信したら、R1であらたに100.1.1.0/30と100.1.1.4/30を生成します。R1では次のような設定を行います。

R1 bgp inject-map exist-mapの設定

ip prefix-list ISP1 permit 172.16.1.11/32
ip prefix-list ROUTE permit 100.1.1.0/24
!
route-map EXIST permit 10
 match ip address prefix-list ROUTE
 match ip route-source prefix-list ISP1
!
ip prefix-list MORE_SPECIFIC permit 100.1.1.0/30
ip prefix-list MORE_SPECIFIC permit 100.1.1.4/30
!
route-map INJECT
 set ip address prefix-list MORE_SPECIFIC
!
router bgp 100
 bgp inject-map INJECT exist-map EXIST

この設定について、もう少し詳しく見ていきます。まず、条件に当たるexist-mapのルートマップの設定をみていきます。

R1 exist-mapの設定

ip prefix-list ISP1 permit 172.16.1.11/32
ip prefix-list ROUTE permit 100.1.1.0/24
!
route-map EXIST permit 10
 match ip address prefix-list ROUTE
 match ip route-source prefix-list ISP1

ルートマップ「EXIST」を作成し、その中でmatch条件によってネイバーとルートを指定しています。ネイバーの指定はmatch ip route-source prefix-listで行います。ルートの指定はmatch ip address prefix-listで行います。そして、実際のネイバーの指定のため「ISP1」という名前のプレフィクスリストとルートの指定の「ROUTE」というプレフィクスリストを作成しています。

次に条件を満たしたときに生成するルートのinject-mapで使うルートマップの設定を見ます。

R1 inject-mapの設定

ip prefix-list MORE_SPECIFIC permit 100.1.1.0/30
ip prefix-list MORE_SPECIFIC permit 100.1.1.4/30
!
route-map INJECT
 set ip address prefix-list MORE_SPECIFIC

ルートマップ「INJECT」を作成し、その中でset ip address prefix-listによって、実際に生成するルートを指定するプレフィクスリストを関連づけています。プレフィクスリストは「MORE_SPECIFIC」という名前でexist-mapの条件である100.1.1.0/24のより詳細なルートとして100.1.1.0/30と100.1.1.4/30を指定しています。

最後に、作成したルートマップをbgp inject-map exist-mapで適用しています。

bgp inject-map exit-map コマンド

router bgp 100
 bgp inject-map INJECT exist-map EXIST

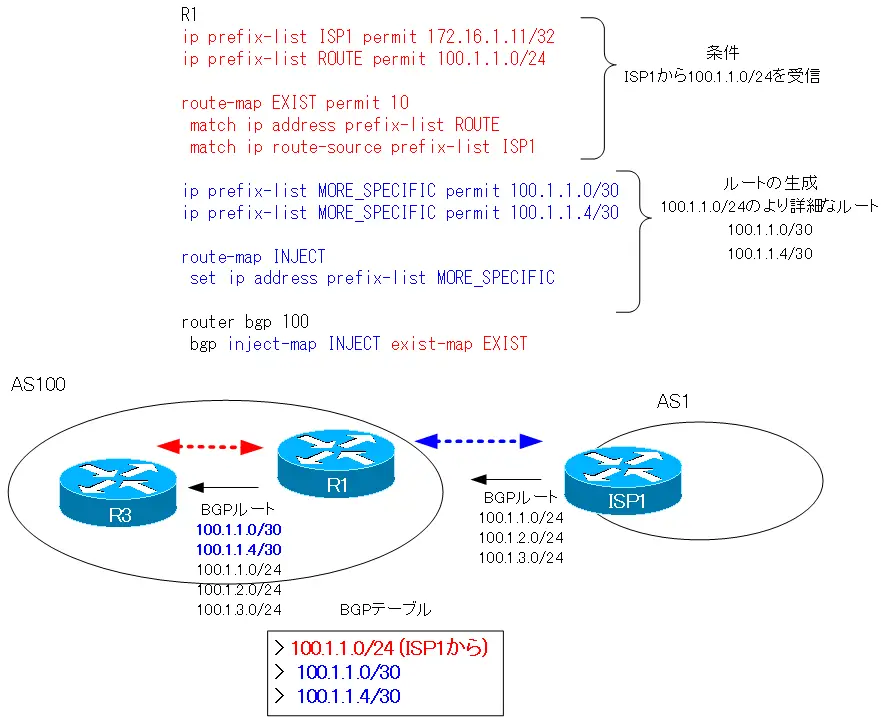

図 ルートの条件付き生成 設定のまとめ
図 ルートの条件付き生成 設定のまとめ

また、R1でshow ip bgp injected-pathsおよび生成ルートの詳細を確認すると、次のようになります。

R1 show ip bgp injected-paths、生成されたルートの詳細

R1#show ip bgp injected-paths
BGP table version is 6, local router ID is 199.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 100.1.1.0/30     172.16.1.11                            0 ?
*> 100.1.1.4/30     172.16.1.11                            0 ?
R1#show ip bgp 100.1.1.0
BGP routing table entry for 100.1.1.0/30, version 5
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Advertised to non peer-group peers:
  3.3.3.3
  Local, (injected path from 100.1.1.0/24)
    172.16.1.11 from 172.16.1.11 (111.1.1.11)
      Origin incomplete, localpref 100, valid, external, best
R1#show ip bgp 100.1.1.4
BGP routing table entry for 100.1.1.4/30, version 6
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Advertised to non peer-group peers:
  3.3.3.3
  Local, (injected path from 100.1.1.0/24)
    172.16.1.11 from 172.16.1.11 (111.1.1.11)
      Origin incomplete, localpref 100, valid, external, best

まとめ

ポイント

  • BGPルートの条件付き生成とは、特定のBGPネイバーから受信したBGPルートのより詳細なルートを生成することです。
  • BGPルートの条件付き生成のコマンドは次の通りです。
    • (config)#router bgp <AS>
      (config-router)#bgp inject-map <route-map-name> exist-map <route-map-name>
    • exit-mapでルートマップを参照して、特定のBGPネイバーから受信する特定のBGPルートを指定します。
    • inject-mapでルートマップを参照して、生成するより詳細なBGPルートを指定します。
