概要
BGPではルート集約をした際に、集約ルートだけではなく、集約前の個別のルートもアドバタイズします。選択型集約(Selective Aggregation)によって、集約ルートと一緒にアドバタイズする集約前のルートを制御できます。
BGPの選択型集約について解説します。
選択型集約(Selective Aggregation)とは

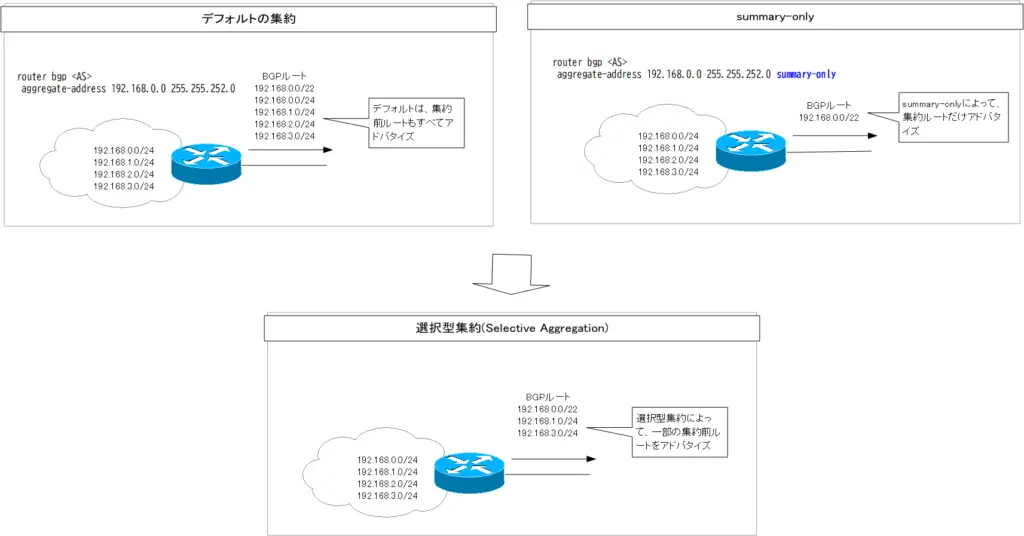

aggregate-addressコマンドでBGPルートを集約した場合、オプションを何も指定しなければ集約ルートと集約前のルートを「すべて」アドバタイズします。aggregate-addressコマンドにsummary-onlyのオプションをつけて設定すれば集約前のルートはまったくアドバタイズされなくなります。つまり、集約前ルートについて、普通の集約の設定は全部送る、summary-onlyはまったく送らないというAll or Nothingです。
選択型集約とは、集約前ルートをこのようにAll or Nothingで扱うのではなく、集約ルートと一緒にアドバタイズしたい集約前ルートを柔軟に制御することを意味します。選択型集約によって、集約前ルートのうちの一部だけを集約ルートと一緒にアドバタイズできます。
選択型集約の方法
選択型集約の設定には次の2つの種類があります。
- suppress-map
- unsuppress-map
この2つが非常に紛らわしいので注意が必要です。まず、集約前ルートをアドバタイズするネイバーの範囲が違います。suppress-mapで選択型集約を行う場合はすべてのネイバーへ集約前ルートをアドバタイズします。一方、unsuppress-mapで選択型集約を行うと特定のネイバーに対してのみ集約前ルートをアドバタイズします。
アドバタイズしたい集約前ルートの指定方法も違っています。どちらの場合も後ろにルートマップをつけます。ただし、suppress-mapの場合はルートマップの中でdenyされた集約前ルートをアドバタイズします。unsuppress-mapの場合は逆で、ルートマップの中でpermitされた集約前ルートをアドバタイズします。この点が特に紛らわしいので要注意です。
suppress-map | unsuppress-map | |
対象のネイバー | すべてのネイバー | 特定のネイバー |
アドバタイズしたい集約前ルートの指定 | ルートマップでdeny | ルートマップでpermit |
関連記事
suppress-mapによる選択型集約についてさらに詳しくは以下の記事で解説しています。
unsuppress-mapによる選択型集約について詳しくは以下の記事で解説しています。
まとめ
ポイント
- 選択型集約(Selective Aggregation)によって、集約ルートと一緒にアドバタイズする集約前のルートを制御できます。
- 選択型集約の設定には次の2通りあります。
- suppress-map
- unsuppress-map
