OSPFのトラブル その3 【CCIEレベル】

（所属カテゴリー：IPルーティング | シスコ---投稿日時：2010年5月28日）

ネットワーク構成

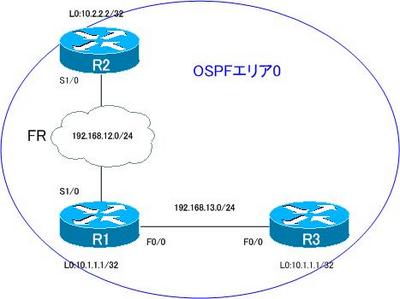

次の図のようにR1、R2、R3でシングルエリアのOSPFの設定を行います。

OSPFのトラブル その3 Dynagen設定ファイル

図 OSPFネットワーク構成

設定概要

各ルータでのIPアドレスやOSPFに関連する設定の抜粋を示します。

R1

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
interface Loopback0
 ip address 10.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.13.1 255.255.255.0
 ip mtu 1492
!
interface Serial1/0
 ip address 192.168.12.1 255.255.255.0
 encapsulation frame-relay
 serial restart-delay 0
 frame-relay map ip 192.168.12.2 100 broadcast
 frame-relay interface-dlci 100
  class FRF
!
router ospf 1
 router-id 1.1.1.1
 log-adjacency-changes
 network 10.1.1.1 0.0.0.0 area 0
 network 192.168.12.0 0.0.0.255 area 0
 network 192.168.13.0 0.0.0.255 area 0
 neighbor 192.168.12.2
!
map-class frame-relay FRF
 frame-relay fair-queue
 frame-relay fragment 100
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R2

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
interface Loopback0
 ip address 10.2.2.2 255.255.255.255
!
interface Serial1/0
 ip address 192.168.12.2 255.255.255.0
 encapsulation frame-relay
 serial restart-delay 0
 frame-relay traffic-shaping
 frame-relay map ip 192.168.12.1 200 broadcast
 frame-relay interface-dlci 200
  class FRF
!
router ospf 1
 router-id 2.2.2.2
 log-adjacency-changes
 network 10.2.2.2 0.0.0.0 area 0
 network 192.168.12.0 0.0.0.255 area 0
!
map-class frame-relay FRF
 frame-relay fair-queue
 frame-relay fragment 100
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

R3

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
interface Loopback0
 ip address 10.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.13.3 255.255.255.0
!
router ospf 1
 router-id 3.3.3.3
 log-adjacency-changes
 network 10.3.3.3 0.0.0.0 area 0
 network 192.168.13.0 0.0.0.255 area 0
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
