(所属カテゴリー:IPルーティング | シスコ---投稿日時:2015年1月23日)

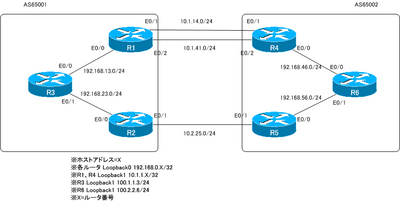

ネットワーク構成
BGPの基本的な設定 ネットワーク構成
設定条件
- R1~R3でAS65001を構成します。また、R4~R6でAS65002を構成します。IBGPネイバーはすべてLoopback0のIPアドレスを利用して確立します。
- AS65001とAS65002間でEBGPネイバーを確立します。R1とR4ではLoopback1のIPアドレスを利用します。このとき、必要ならばスタティックルートを設定してください。
- R3とR6のLoopback1のネットワークアドレスをBGPルートとしてアドバタイズし、AS間の通信ができるようにします。このとき、R2ではnext-hop-selfを設定してはいけません。また、AS間のリンクをBGPやIGPでアドバタイズして
もいけません。
- R3からAS65002内の100.2.2.0/24へパケットをルーティングする際には、R2を経由するようにしてください。ただし、設定はR3のみで行いBGPパスアトリビュートを変更してはいけません。
- R6からAS65001内の100.1.1.0/24へパケットをルーティングする際には負荷分散されるようにしてください。
初期設定
以下の内容は設定済みです。
- ホスト名
- IPアドレス
- AS内のルーティング
OSPFエリア0
GNS3プロジェクトダウンロード(BGP01_init.zip)
BGPの基本的な設定の続きを読む
