CCIE Routing & Switching Trouble Shooting 攻略 Part1 TT01 (v4向け)

※ ネットワーク構成は↓よりご覧ください。
http://www.n-study.com/network/2015/05/ccie_routing_switching_trouble_1.html

問題

R1とLDPネイバーを確立できません。R1とLDPネイバーを確立できるようにしてください。

トラブルの解決

R1
----
mpls ldp router-id Loopback0 force
----
R1
----
router ospf 1
network 200.200.1.1 0.0.0.0 area 0
----
R2
----
no ip access-list extended NO_LDP
----
R3
----
interface serial1/0
mpls ip
----
R4
----
interface serial1/0
no shutdown
----



トラブルの症状と原因、切り分け

表 トラブルの症状と原因、切り分け(No.1)

【R1のLDPルータIDへのIP接続性がない】

LDPネイバーを確立するためには、LDPルータIDに対してIP接続性がなければいけません。R1はLoopback1の200.200.1.1をLDPルータIDとして利用しています。Loopback1のルートをOSPFでアドバタイズしていないために、R2~R4で200.200.1.1に対するIP接続性がありません。R2~R4でR1のLDPルータIDへのIP接続性を確保するためには、

  • R1のLDPルータIDをLoopback0のIPアドレスにする
  • R1のLoopback1をOSPFでアドバタイズする

のいずれかの設定を行います。

R1
----
mpls ldp router-id Loopback0 force
----
R1
----
router ospf 1
network 200.200.1.1 0.0.0.0 area 0
----

【R2でLDPがフィルタされている】

LDPでは、LDP Helloによってネイバーを発見します。LDP Helloは送信先IPアドレス224.0.0.2でUDPポート646を利用します。R2でLDP Helloがアクセスリストでdenyされているので、R2はR1とLDPネイバーを確立できません。解決するためには、R2のアクセスリストを修正します。

R2
----
no ip access-list extended NO_LDP
----

【R3 Serial1/0でLDPが有効化されていない】

インタフェースでLDPが有効化されていなければ、ネイバーを確立することができません。R3 Serial1/0でmpls ipコマンドでLDPを有効化します。

R3
----
interface serial1/0
mpls ip
----

【R4 Serial1/0がShutdownされている】

インタフェースがShutdownされていれば、ネイバーを確立することができません。R4 Serial1/0をno shutdownで有効化します。

R4
----
interface serial1/0
no shutdown
----

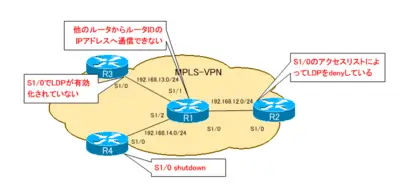

図 トラブルの症状と原因、切り分け(No.1)

トラブル仕込み

R1
----
no mpls ldp router-id Loopback0 force
----
R2
----
interface serial1/0
ip access-group NO_LDP in
!
ip access-list extended NO_LDP
deny udp any any eq 646
permit ip any any
----
R3
----
interface serial1/0
no mpls ip
----
R4
----
interface serial1/0
shutdown
----
