設定の概要

クライアントレス方式のSSL-VPNでインターネット側のクライアントから内部ネットワークのWebサーバにアクセスできるようにCiscoルータを設定します。

ネットワーク構成

図 SSL-VPN ネットワーク構成
図 SSL-VPN ネットワーク構成


設定

【Step1:AAA認証の設定】

SSL-VPNのポータル画面にログインするための認証の設定を行います。AAA認証を有効化し、認証情報はWebVPN-GWのローカルユーザデータベースを利用します。ローカルユーザデータベースには、ユーザ名「gene」、パスワード「cisco」を登録します。

WebVPN-GW

aaa new-model
!
aaa authentication login default local
!
username gene password 0 cisco

【Step2:WebVPNゲートウェイの有効化】

WebVPN-GWでWebVPNゲートウェイ機能を有効化します。

WebVPN-GW

webvpn gateway SSL-VPN
 hostname WebVPN-GW
 ip address 192.168.1.254 port 443
 inservice

WebVPN-GWルータにSSL接続のための自己署名の証明書が自動的に生成されます。

【Step3:WebVPNコンテキストの設定】

WebVPNコンテキストの設定を行います。クライアント用にポリシーグループ「default」を利用します。「default」のグループがアクセスできるリソースの情報は以下のとおりです。

  • 内部ネットワークのWebサーバ 10.0.0.1
  • ポータル画面での表示「Webserver」→「Web」

また、同時接続数は5ユーザまでとします。

WebVPN-GW

webvpn context SSL-VPN
!
 url-list "InternalWebserver"
   heading "Webserver"
   url-text "Web" url-value "http://10.0.0.1"
!
 policy group default
   url-list "InternalWebserver"
 default-group-policy default
 gateway SSL-VPN
 max-users 5
 inservice

【Step4:クライアントからの接続確認】

クライアントからWebブラウザで「https://192.168.1.254/」にアクセスして、SSL-VPNの接続確認を行います。

※自己署名の証明書のため、証明書に関する警告メッセージが表示されます。

ログイン画面で、ユーザ名とパスワードを入力してログインします。

図 WebVPNログイン画面
図 WebVPNログイン画面


ログイン後、ポータル画面が表示されるようになります。

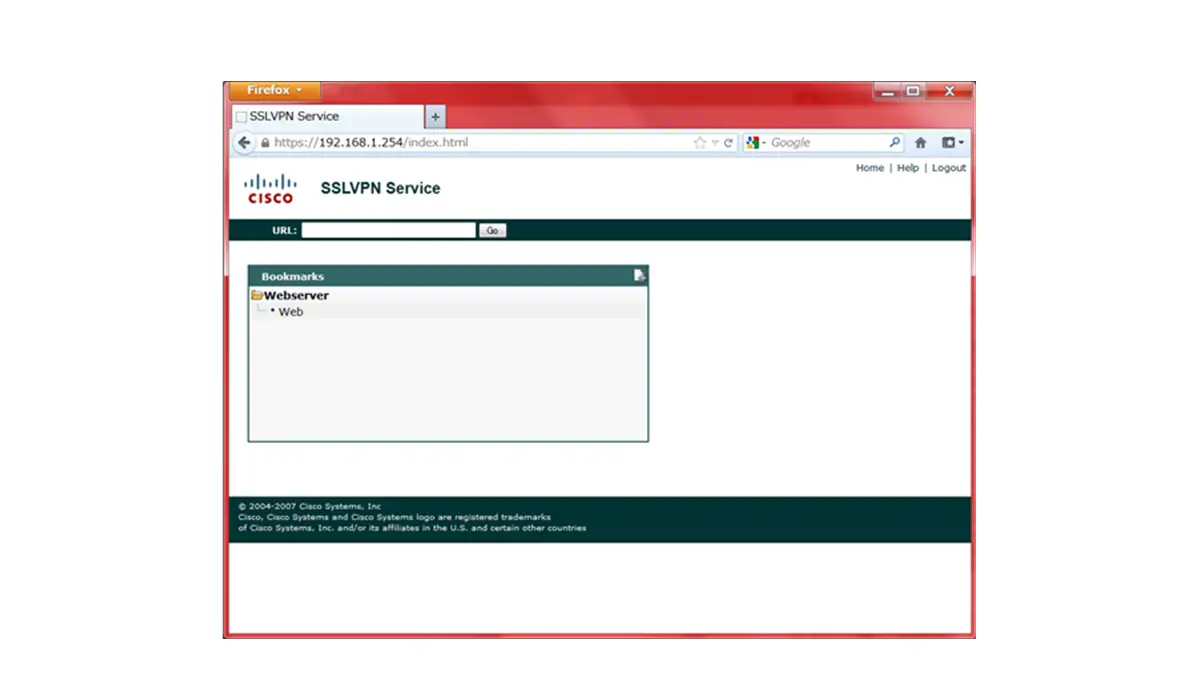

図 WebVPN ポータル画面
図 WebVPN ポータル画面

ポータル画面で「Web」をクリックするとWebサーバ 10.0.0.1にアクセスできます。

図 内部Webサーバへのアクセス
図 内部Webサーバへのアクセス
