L2イーサチャネルの設定 ～スイッチポートをまとめる～

イーサチャネル(EtherChannel)の設定手順

イーサチャネルには、L2イーサチャネルとL3イーサチャネルがあります。L2イーサチャネルとは、スイッチポート(アクセスポートまたはトランクポート)のイーサネットインタフェースを複数にまとめてグループ化します。L2イーサチャネルを設定するには、以下の手順です。

グループ化するイーサネットインタフェースでchannel-groupコマンドを入力

channel-groupコマンドを入力すると、複数のイーサネットインタフェースをまとめるための仮想インタフェースであるPort-channelインタフェースが作成されます。

なお、イーサチャネルでグループ化するイーサネットインタフェースは以下の条件を満足していなければいけません。

インタフェースの物理速度、デュプレックスが同じである
スイッチポート(アクセスポート/トランクポート)の設定が同じである
SPANの宛先インタフェースになっていない

アクセスポートおよびトランクポートは以下の記事で解説しています。

ネットワークのおべんきょしませんか？

アクセスポート～1つのVLANのみに割り当てるポート～

https://www.n-study.com/vlan-detail/accessport/

スイッチのポートの種類VLANの仕組みをしっかりと理解するには、スイッチの内部でのVLANとポートの割り当てを意識することが重要です。レイヤ2スイッチ内部でどのようにVLANとポートが割り当てられているかによって、スイッチのポートは次の2つにわけて考えます。アクセスポートトランクポートアクセスポートとは、1つのVLANにのみ割り当てられているポートです。割り当てられているVLANのイーサネットフレームのみ扱うことができます。一方、トランクポートは複数のVLANに割り当てられているポートで、複数のVLANのイーサネットフレー...

ネットワークのおべんきょしませんか？

トランクポート～複数のVLANに割り当てるポート～

https://www.n-study.com/vlan-detail/trunkport/

トランクポートは複数のVLANに割り当てられるポートです。スイッチをまたがったVLANを作りたいときに、スイッチ間をトランクポートで接続すると効率的です。

SPANについて、以下の記事で解説しています。

ネットワークのおべんきょしませんか？

SPAN ～ネットワークのモニタリング～

https://www.n-study.com/layer2switch/span/

レイヤ2スイッチを利用しているネットワークで、イーサネットフレームをキャプチャするときにSPANが必要です。SPANの概要とCiscoでの設定コマンドを解説します。

L3イーサチャネルについて、以下の記事で解説しています。

ネットワークのおべんきょしませんか？

L3イーサチャネル～ルーテッドポートをまとめる～

https://www.n-study.com/layer2switch/l3etherchannel/

L3イーサチャネルとは、ルーテッドポートの複数のイーサネットインタフェースを仮想的に1つにまとめることです。L2イーサチャネルとL3イーサチャネルでは、スイッチ内部でPort-channelインタフェースをどのように接続しているかが違います。

L2イーサチャネルの設定コマンド

L2イーサチャネルの設定を行うには、グループ化したいイーサネットインタフェースのコンフィグレーションモードでchannel-groupコマンドを入力します。

L2イーサチャネルの設定コマンド

(config)#interface <interface-name>
(config-if)#channel-group <group-number> mode {desirable|auto|active|passive|on}

<interface-name> : インタフェース名
<group-number> : イーサチャネルのグループ番号
desirable | auto : PAgPによるネゴシエーションを行います
active | passive : LACPによるネゴシエーションを行います
on : 静的なイーサチャネルを構成します

<group-number>は、対向のスイッチ同士で必ずしも同じでなくても大丈夫です。ただ、同じ<group-number>で設定した方がわかりやすくなります。なお、グループ化する複数のイーサネットインタフェースでchannel-groupコマンドを入力しなければいけません。そのため、インタフェースひとつずつ設定するよりも、interface rangeでグループ化する複数インタフェースで一括してchannel-groupコマンドを入力したほうがよいです。

interface rangeコマンドは、以下の記事をご覧ください。

ネットワークのおべんきょしませんか？

interface rangeコマンド～複数インタフェースの一括設定～

https://www.n-study.com/cisco-basic/interface-range/

interface rangeコマンドで複数のインタフェースに対して一括でコマンドを入力できます。interface rangeコマンドのフォーマットと例を解説します。

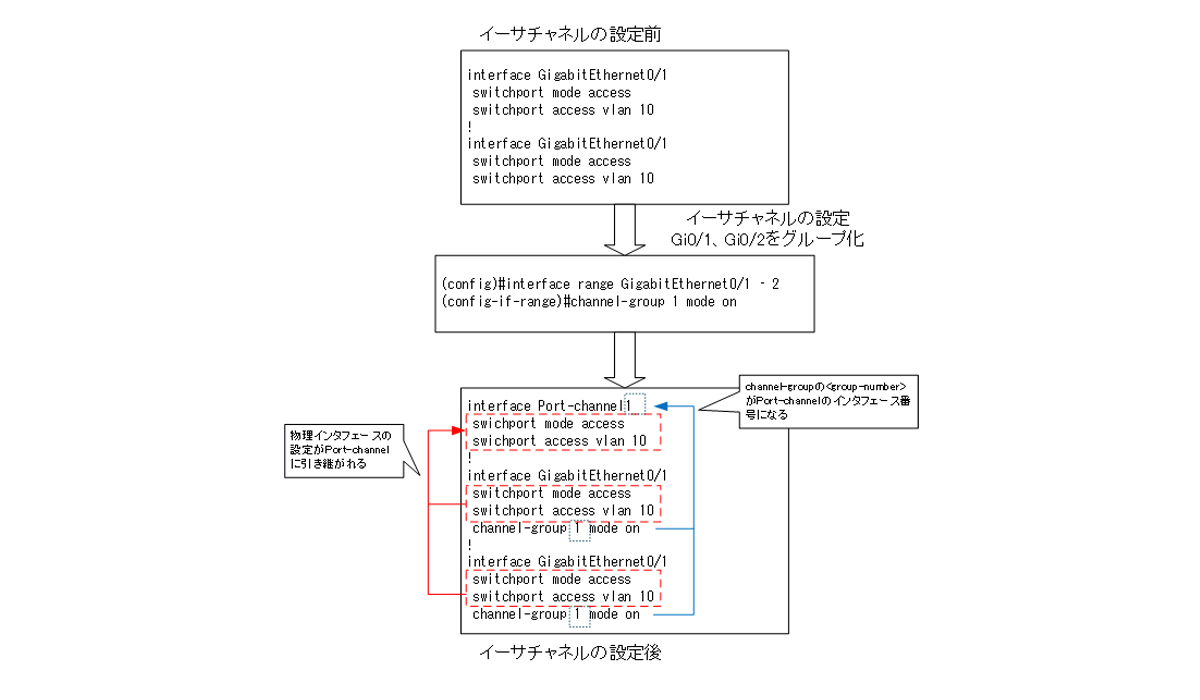

channel-groupコマンドを入力して、イーサチャネルを形成すると、自動的にPort-channelインタフェースが作成されます。Port-channelインタフェースのインタフェース番号は、channel-groupの<group-number>が反映されます。そして、物理インタフェースの設定がPort-channelインタフェースに引き継がれます。

channel-groupの動作モードの組み合わせ

イーサチャネルの設定は、両端のスイッチで正しく行わなければいけません。両端のスイッチでネゴシエーションするためにCisco独自のPAgPとIEEE802.3adで標準化されているLACPがあります。PAgPまたはLACPは、channel-groupコマンドのモードの設定によって決まります。それぞれの動作モードの概要は以下の表にまとめています。

プロトコル	動作モード	説明
PAgP	desirable	PAgPによってEtherChannelを構成するようにネゴシエーションを開始します。
	auto	対向からPAgPによってEtherChannelを構成するようにネゴシエーションを受けるとそれに応答します。
LACP	active	LACPによってEtherChannelを構成するようにネゴシエーションを開始します。
	passive	対向からLACPによってEtherChannelを構成するようにネゴシエーションを受けるとそれに応答します。

表 channel-groupのモード

PAgPの場合は両端のスイッチのうちどちらかがdesirableのモードである必要があります。両方ともautoのモードであれば、イーサチャネルを構成することはできません。同様にLACPを利用する場合は、両端のスイッチのうちどちらかがactiveのモードでなければいけません。両方ともpassiveにすると、イーサチャネルを構成できません。

両端のスイッチで動作モードをonにすると、静的なイーサチャネルの設定です。両端のスイッチで設定が正しく行われていないと、イーサチャネルをうまく構成できなくなるので注意してください。

イーサチャネルの設定を変更する場合

いったん、イーサチャネルを構成して、物理的なイーサネットインタフェースをPort-channelインタフェースにまとめたあと、設定を変更するときにはすべてPort-channelインタフェースで行います。Port-channelインタフェースで設定を行うと、グループ化されている物理的なイーサネットインタフェースにも反映されます。
