概要
CiscoルータのOSPFのエリア間ルート集約の設定例です。デフォルトの集約ルートのコストに注目してください。
関連記事
ネットワーク構成
設定条件
- ネットワーク構成に基づいてOSPFを有効化します。
- R2でOSPFルートが次のように見えるように設定します。
R2
R2#show ip route ospf 10.0.0.0/8 is variably subnetted, 3 subnets, 3 masks O 10.3.1.0/24 [110/20] via 192.168.23.3, 00:00:13, Ethernet0/1 O 10.3.3.0/27 [110/40] via 192.168.23.3, 00:00:13, Ethernet0/1 O 10.3.2.0/25 [110/30] via 192.168.23.3, 00:00:13, Ethernet0/1
- R1でOSPFルートが次のように見えるように設定します。
R1
R1#show ip route ospf 10.0.0.0/16 is subnetted, 1 subnets O IA 10.3.0.0 [110/30] via 192.168.12.2, 00:00:41, Ethernet0/0 O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:04:44, Ethernet0/0
初期設定
- ホスト名
- IPアドレス
設定と確認
Step1:OSPFの有効化
ネットワーク構成に基づいてR1/R2/R3でOSPFを有効化します。R3では、Loopbackインタフェースで10.3.1.0/24、10.3.2.0/25、10.3.3.0/27のネットワークを構成しています。R2において、設定条件にあるように「10.3」ではじまるOSPFルートが設定されたサブネットマスクで見えるようにR3のLoopbackインタフェースでip ospf network point-to-pointが必要です。
R1
router ospf 1 router-id 1.1.1.1 log-adjacency-changes network 192.168.12.0 0.0.0.255 area 0
R2
router ospf 1 router-id 2.2.2.2 log-adjacency-changes network 192.168.12.0 0.0.0.255 area 0 network 192.168.23.0 0.0.0.255 area 1
R3
interface Loopback0 ip ospf network point-to-point ! interface Loopback1 ip ospf network point-to-point ! interface Loopback2 ip ospf network point-to-point ! router ospf 1 router-id 3.3.3.3 log-adjacency-changes network 10.3.0.0 0.0.255.255 area 1 network 192.168.23.0 0.0.0.255 area 1
Step2:OSPFの確認
Step1のOSPFの設定が正しく動作していることを確認します。R2でOSPFネイバーとOSPFルートを確認します。
R2
R2#show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 1.1.1.1 1 FULL/BDR 00:00:34 192.168.12.1 Ethernet0/0 3.3.3.3 1 FULL/BDR 00:00:35 192.168.23.3 Ethernet0/1 R2#show ip route ospf 10.0.0.0/8 is variably subnetted, 3 subnets, 3 masks O 10.3.1.0/24 [110/11] via 192.168.23.3, 00:01:39, Ethernet0/1 O 10.3.3.0/27 [110/11] via 192.168.23.3, 00:01:39, Ethernet0/1 O 10.3.2.0/25 [110/11] via 192.168.23.3, 00:01:39, Ethernet0/1
R2はR1、R3とネイバーを確立してR3の「10.3」ではじまるルートを正しく受信できていることがわかります。
Step3:OSPFコストの変更
R2でOSPFルートが設定条件のように見えるために、R3の各Loopbackインタフェースのコストを変更します。R2のE0/1のコストは10です。設定条件のOSPFルートのコストになるように、次のようにOSPFコストを設定します。
- Loopback0 10.3.1.0/24 コスト10
- Loopback1 10.3.2.0/25 コスト20
- Loopback2 10.3.3.0/27 コスト30
R3
interface Loopback0 ip ospf cost 10 ! interface Loopback1 ip ospf cost 20 ! interface Loopback2 ip ospf cost 30
Step4:OSPFコストの確認
R2でのOSPFルートを確認します。
R2
R2#show ip route ospf 10.0.0.0/8 is variably subnetted, 3 subnets, 3 masks O 10.3.1.0/24 [110/20] via 192.168.23.3, 00:00:57, Ethernet0/1 O 10.3.3.0/27 [110/40] via 192.168.23.3, 00:00:57, Ethernet0/1 O 10.3.2.0/25 [110/30] via 192.168.23.3, 00:00:57, Ethernet0/1
設定条件と同じようにOSPFルートのコストが表示されていることが確認できます。
Step5:ルート集約の設定

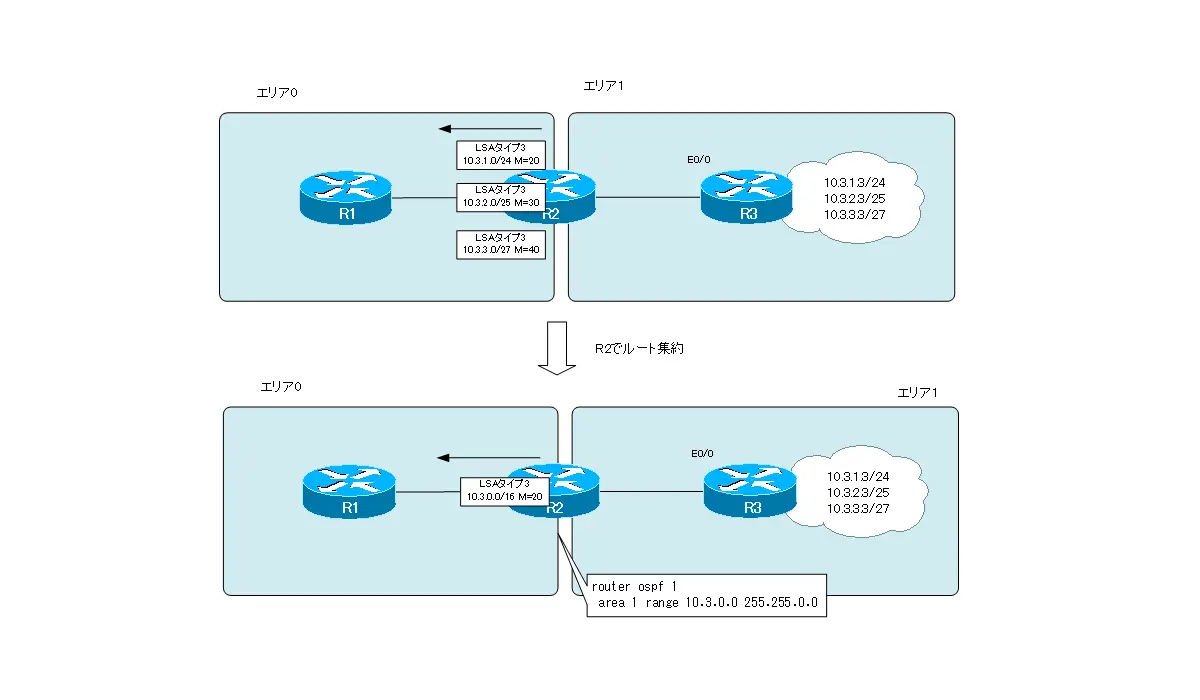

R1のルーティングテーブルでOSPFルートが設定条件のように見えるためには、10.3.1.0/24、10.3.2.0/25、10.3.3.0/27を10.3.0.0/16に集約します。OSPFでのルート集約はABRで行うため、R2で集約ルートを生成します。
R2
router ospf 1 area 1 range 10.3.0.0 255.255.0.0
Step6:ルート集約の確認
ルート集約の設定を確認します。集約ルートを生成するR2では、show ip opsfコマンドを利用します。また、エリア0のLSDBに集約ルートを表すLSAタイプ3があります。
R2
R2#show ip ospf Routing Process "ospf 1" with ID 2.2.2.2 ~省略~ Number of areas in this router is 2. 2 normal 0 stub 0 nssa Number of areas transit capable is 0 External flood list length 0 Area BACKBONE(0) Number of interfaces in this area is 1 Area has no authentication SPF algorithm last executed 00:13:20.256 ago SPF algorithm executed 6 times Area ranges are Number of LSA 5. Checksum Sum 0x0308BA Number of opaque link LSA 0. Checksum Sum 0x000000 Number of DCbitless LSA 0 Number of indication LSA 0 Number of DoNotAge LSA 0 Flood list length 0 Area 1 Number of interfaces in this area is 1 Area has no authentication SPF algorithm last executed 00:13:20.268 ago SPF algorithm executed 12 times Area ranges are 10.3.0.0/16 Active(20) Advertise Number of LSA 4. Checksum Sum 0x022C3D Number of opaque link LSA 0. Checksum Sum 0x000000 Number of DCbitless LSA 0 Number of indication LSA 0 Number of DoNotAge LSA 0 Flood list length 0 R2#show ip ospf database summary OSPF Router with ID (2.2.2.2) (Process ID 1) Summary Net Link States (Area 0) LS age: 894 Options: (No TOS-capability, DC, Upward) LS Type: Summary Links(Network) Link State ID: 10.3.0.0 (summary Network Number) Advertising Router: 2.2.2.2 LS Seq Number: 80000001 Checksum: 0x6FA4 Length: 28 Network Mask: /16 TOS: 0 Metric: 20 LS age: 524 Options: (No TOS-capability, DC, Upward) LS Type: Summary Links(Network) Link State ID: 192.168.23.0 (summary Network Number) Advertising Router: 2.2.2.2 LS Seq Number: 80000002 Checksum: 0xFFA9 Length: 28 Network Mask: /24 TOS: 0 Metric: 10 Summary Net Link States (Area 1) LS age: 527 Options: (No TOS-capability, DC, Upward) LS Type: Summary Links(Network) Link State ID: 192.168.12.0 (summary Network Number) Advertising Router: 2.2.2.2 LS Seq Number: 80000002 Checksum: 0x793B Length: 28 Network Mask: /24 TOS: 0 Metric: 10
集約ルートのメトリックは、デフォルトで集約の範囲内に含まれる詳細なルートの最小メトリックです。詳細なルートの最小メトリックは10.3.1.0/24の20なので、集約ルートのメトリックは20です。
そして、R1のルーティングテーブルでは設定条件と同じようにOSPFルートが見えます。
R1
R1#show ip route ospf 10.0.0.0/16 is subnetted, 1 subnets O IA 10.3.0.0 [110/30] via 192.168.12.2, 00:17:08, Ethernet0/0 O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:43:58, Ethernet0/0
