tunnel vrfコマンド

tunnel vrfコマンドとは

tunnel vrfコマンドは、tunnel destinationのIPアドレスを解決するためにどのVRFのルーティングテーブルを参照するかを決めるためのコマンドです。

スタティックなトンネルインタフェースがup/upになるための条件は、tunnel destinationへルーティング可能であることです。ルーティングテーブルを参照して、tunnel destinationへルーティングするためのルート情報があればOKです。

ただ、VRFを作成している場合、デフォルトではグローバルルーティングプロセスのルーティングテーブルを参照します。グローバルルーティングプロセスではなく、特定のVRFのルーティングテーブルを参照して、tunnel destinationを解決するためにvrf tunnelコマンドを利用します。

関連記事

トンネルインタフェースおよびVRFについて、以下の記事もご覧ください。

ネットワークのおべんきょしませんか？



1 Pocket

GREトンネルインタフェース ～仮想的なポイントツーポイント接続～

https://www.n-study.com/advanced-iprouting/gre-tunnel-overview/

GRE(Generic Routing Encapsulation)トンネルインタフェースとは、通信可能な2台のルータ間を仮想的にポイントツーポイントで接続するためのインタフェースです。

ネットワークのおべんきょしませんか？



2 Pockets

VRFの概要 ～仮想的にルータを分割する～

https://www.n-study.com/advanced-iprouting/vrf-overview/

VRF(Virtual Routing & Forwarding instance)とは、ルータを仮想的に分割する技術です。

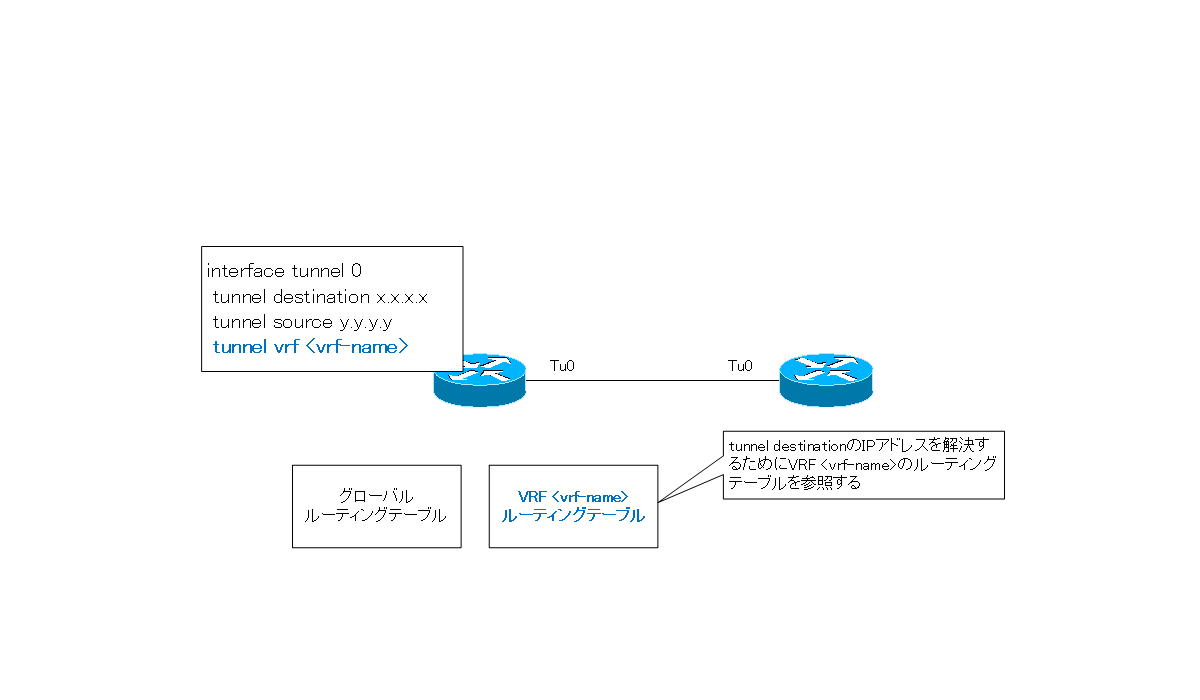

tunnel vrfコマンドのフォーマット

tunnel vrfコマンドは、トンネルインタフェースのインタフェースコンフィグレーションモードで入力します。

tunnel vrfで指定したVRFのルーティングテーブルを参照して、tunnel destinationのIPアドレスを解決します。

関連記事

tunnel vrfコマンドのより詳細について、以下の記事もあわせてご覧ください。

ネットワークのおべんきょしませんか？

[FVRFの仕組み] ポイントツーポイントGREトンネル : FVRFあり(tunnel vrfコマンド)...

https://www.n-study.com/advanced-iprouting/fvrf-point-to-point-gre-with-fvrf/

ポイントツーポイントGREトンネルのオーバーレイネットワークをVRFでアンダーレイネットワークと分離します。そのうえで、オーバーレイネットワークとアンダーレイネットワークの関連付けが必要です。そのための設定コマンドがtunnel vrfコマンドです。
